Chwarter diweddaf, un o'ndyfais feddygoldaeth cleientiaid atom ar ôl i dri rownd brototeipio fethu gyda chyflenwr arall. Nododd y dyluniad gwreiddiol waliau fertigol, a daeth pob ymgais i ben gyda rhannau yn sownd yn y mowld neu'r crafiadau arwyneb a fethodd yr arolygiad. Fe wnaethom ychwanegu 0.75 gradd o tapr i'r arwynebau critigol, addasu cynllun y sianel oeri, a chlirio'r rhediad cynhyrchu cyntaf QC gyda chyfradd gwrthod o dan 2%. Ni fyddai'r rhan fwyaf o bobl sy'n edrych ar y rhan orffenedig byth yn sylwi ar y tapr. Sylwodd y tîm cyfrifo yn bendant ar y gwahaniaeth mewn costau ailweithio.
Ongl ddrafft mewn mowldio chwistrellu yw'r tapr bach a roddir ar arwynebau fertigol fel bod rhannau'n rhyddhau'n lân o'r mowld. Yr argymhelliad sylfaenol yw 1.5 gradd i 2 radd ar gyfer dyfnder hyd at ddwy fodfedd. Fe welwch y rhif hwnnw ym mhob canllaw dylunio. Yr hyn na fyddwch yn dod o hyd iddo yw esboniad o pam ei fod yn stopio gweithio ar yr eiliad y byddwch yn cyflwyno arwynebau gweadog, deunyddiau crebachu uchel, neu sianeli oeri na chawsant eu dylunio â alldafliad mewn golwg.
Y Mecaneg Costau Mae'r rhan fwyaf o RFQs yn Miss
Crebachu yw'r mater craidd. Pan fydd plastig tawdd yn oeri y tu mewn i geudod, mae'n cyfangu tuag at y craidd. Mae polypropylen yn crebachu 4-5%; mae neilon llawn gwydr yn ymddwyn yn wahanol;PEICyn dod â'i gymhlethdodau ei hun gydag anystwythder uchel. Mae'r crebachu hwn yn creu ffrithiant sy'n gwrthsefyll alldaflu. Heb ddrafft digonol, pigau grym alldaflu, ac mae'r grym hwnnw'n ymddangos yn eich amser beicio, eich cyfradd sgrap, a'ch amserlen cynnal a chadw llwydni.
Gall drafft priodol leihau grym alldaflu hyd at 60%. Daw'r arbedion gwirioneddol o'r hyn y mae'r gostyngiad hwnnw'n ei alluogi: cylchoedd cyflymach, llai o binnau ejector yn cystadlu am gyfaint craidd gyda sianeli oeri, a chyfnodau hirach rhwng caboli llwydni. Ar gyfeintiau sy'n uwch na 50,000 o unedau'r flwyddyn, mae hyd yn oed pum{5} ail gylchred yn crynhoi'n arbedion cost sylweddol. Ond dim ond os yw'r ongl ddrafft a'r gosodiad oeri wedi'u cynllunio gyda'i gilydd. Rydym wedi gweld cleientiaid yn colli'r rhan fwyaf o'r potensial hwnnw trwy optimeiddio un heb y llall.
Untai synhwyryddyn PEEK rhedodd gwrthodiad o 18% gyda drafft 0.8 gradd. Roedd anystwythder deunydd yn ei gwneud hi'n anodd taflu allan, ac roedd angen sgleinio'r mowld heb ei gynllunio ar 35,000 o gylchoedd. Ar ôl cynyddu drafft i 1.2 gradd ac addasu amseriad ejector, gostyngodd y gwrthodiadau i lai na 3%, a rhedodd y mowld heibio 120,000 o gylchoedd cyn ei waith cynnal a chadw rheolaidd cyntaf. Roedd y gwelliant fesul-rhan o'r gost yn cyfiawnhau ail linell gynhyrchu.
Lle mae Rhifau'r Gwerslyfrau yn Rhoi'r Gorau i Weithio
Mae'r rheol "1 gradd y fodfedd" yn cael ei hailadrodd nes ei bod yn gweithredu fel cyfraith diwydiant. Mae hefyd yn methu newidynnau hanfodol a fydd yn costio arian i chi os na fyddwch chi'n eu dal yn gynnar.

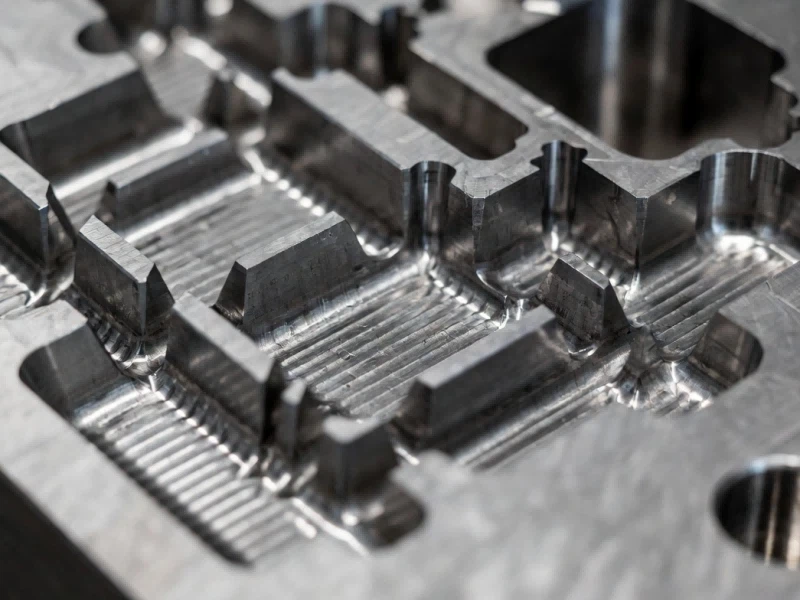

Mae arwynebau gweadog yn creu -tandoriadau micro sy'n gweithredu fel angorau bach sy'n dal y rhan yn ei lle. Ein safon yw drafft ychwanegol 1.5 gradd fesul 0.001 modfedd o ddyfnder gwead. Mae angen lleiafswm o 3 gradd ar wead PM-T1 ysgafn; gall gweadau trwm fynnu 5 gradd neu fwy. Dyma'r hyn y mae'r rhan fwyaf o ganllawiau'n ei hepgor: anaml y mae dyfnder y gwead a nodwyd gan eich dylunydd a'r dyfnder gwead sydd wedi'i dorri i mewn i'r dur llwydni yn cyfateb yn union. Rydym yn mesur dyfnder gwead gwirioneddol ar bob teclyn cyn yr erthygl gyntaf oherwydd gall anghysondeb 0.0005" olygu'r gwahaniaeth rhwng alldafliad glân a marciau llusgo ar draws eich rhediad cyfan.
Mae plastigau wedi'u llenwi â gwydr yn sgraffiniol ac yn gwisgo arwynebau llwydni yn gyflymach, fel arfer angen drafft 2{-3 gradd. Yn ddamcaniaethol, gall deunyddiau iro fel neilon redeg gyda drafft bron yn sero. Rydym yn dal i argymell 0.5-1 gradd ar gyfer cysondeb cynhyrchu. Mewn rhediad prototeip, mae glynu unwaith neu ddwywaith yn rhoi data defnyddiol i chi. Mewn cynhyrchiad misol 50,000 o unedau, mae'r un glynu hwnnw'n dod yn ataliad llinell ac yn sgwrs gyda'ch cwsmer am oedi wrth ddosbarthu.
Yr hyn yr ydych yn ei dderbyn cyn ymrwymo i offer
Mae gan y rhan fwyaf o RFQs a dderbyniwn onglau drafft a bennir gan y tîm dylunio cynnyrch, heb eu dilysu yn erbyn amodau mowldio gwirioneddol. Mae'r dilyniant hwnnw'n achosi cyfran sylweddol o gostau ailweithio offer.
Mae ein hadolygiad DFM yn tynnu sylw- risgiau cysylltiedig â drafft cyn i ddyfynbrisiau offer ddod i ben. Yr hyn a gewch yw fersiwn -wedi'i marcio i fyny o'ch geometreg gyda gwerthoedd drafft penodol wedi'u nodi ar bob arwyneb critigol, wedi'i groesgyfeirio yn erbyn proffil crebachu eich deunydd a'ch codau gwead penodedig (SPI, VDI, neu Mold-Tech). Nid yw hon yn rhestr wirio generig. Mae'n ddogfen y gallwch ei rhoi yn uniongyrchol i'ch tîm peirianneg sy'n dangos yn union ble bydd eich dyluniad presennol yn achosi problemau alldaflu a pha ongl sy'n datrys pob un.
Ar gyfer deunyddiau crebachu uchel fel PP, rydym yn modelu'r proffil grym alldaflu gan ddefnyddio efelychiad Llif yr Wyddgrug ac yn nodi lle na fydd drafft safonol yn ddigonol. Ar gyfer rhannau sydd angen bron-ddrafft, rydym yn gwerthuso dewisiadau amgen yn gynnar:creiddiau collapsiblegyda dogfennaeth glir o'r marciau tyst y maent yn eu gadael, opsiynau amnewid deunyddiau, neu bostio-peiriannu llwydni. Mae gan bob llwybr oblygiadau cost ac amser wedi'u trafod yn well yn y cam dyfynbris nag a ddarganfuwyd yn yr erthygl gyntaf.
Prawf syml ar gyfer eich perthynas cyflenwr presennol: os ydych chi'n uwchlwytho ffeil CAD ac yn derbyn pris heb adroddiad DFM, bydd problemau ongl drafft yn dod i'r amlwg yn ystod archwiliad yr erthygl gyntaf. Erbyn hynny, rydych chi wedi ymrwymo i offeryn y gallai fod angen ei addasu neu ei ddisodli.
Pan fydd Sero Drafft yn Ymddangos yn Eich Gofynion
Weithiau mae timau peirianneg yn gofynsero drafftam resymau swyddogaethol. Nid yw'r ceisiadau hyn yn afresymol yn awtomatig, ond mae angen craffu arnynt y tu hwnt i wirio blwch dichonoldeb.
Mae silindr drafft sero gyda sêl fodrwy O-yn wynebu gwrthdaro sylfaenol: gall y drafft sydd ei angen ar gyfer alldaflu glân beryglu rhyngwyneb y sêl. Buom yn gweithio ar gymhwysiad silindr PP lle byddai hyd yn oed gradd 0.2 wedi atal y cylch O rhag eistedd yn iawn. Roedd yr ateb yn gofyn am amnewid deunydd ac amseriad taflu arbenigol, gryn dipyn yn fwy cymhleth nag offer safonol ond yn gyraeddadwy gyda chynllunio ymlaen llaw priodol.
Pan fydd cyflenwr yn cytuno i sero drafft heb gyflwyno dewisiadau amgen, efallai ei fod yn gohirio problem i'r llawr cynhyrchu. Rydyn ni'n rhoi'r cyfaddawdau yn ysgrifenedig ar y cam dyfynbris: mae'r gwahaniaeth cost offer rhwng sero drafft a 0.5 gradd fel arfer yn 40-70%, ac rydyn ni'n dangos i chi yn union o ble mae'r gost honno'n dod. Chi sy'n penderfynu gyda rhifau o'ch blaen.
Ar gyfer timau sy'n gweithio ar brosiectau wyneb gweadog, deunyddiau crebachu uchel, neu brototeip-i-drawsnewidiadau cynhyrchu, uwchlwythwch eich ffeiliau CAD a byddwn yn dychwelyd adborth DFM o fewn 24 awr yn dangos yn union ble mae eich onglau drafft yn sefyll.
