Canllaw Cynhwysfawr i Wasanaethau Mowldio Chwistrellu a Chynllunio Prosesau Gweithgynhyrchu
Archwiliad manwl o dechnegau gweithgynhyrchu manwl, optimeiddio prosesau, ac arferion gorau mewn gwasanaethau mowldio pigiad modern
Mae'r diwydiant gweithgynhyrchu yn dibynnu'n fawr ar gywirdeb - cydrannau peirianyddol, gyda gwasanaethau mowldio pigiad yn chwarae rhan hanfodol wrth gynhyrchu rhannau plastig o ansawdd uchel - ar gyfer cymwysiadau amrywiol. Mae'r canllaw cynhwysfawr hwn yn archwilio'r methodolegau cynllunio prosesau cymhleth a ddefnyddir wrth weithgynhyrchu mowldio chwistrelliad, gyda ffocws penodol ar saernïo cydrannau llwydni a thechnegau optimeiddio prosesau.
Mae cynllunio prosesau yn ffurfio asgwrn cefn gwasanaethau mowldio chwistrelliad effeithlon, sy'n gofyn am ddadansoddiad systematig o ofynion cydran, manylebau deunydd a chyfyngiadau gweithgynhyrchu. Mae datblygu gweithdrefnau gweithgynhyrchu cynhwysfawr yn sicrhau allbwn ansawdd cyson wrth optimeiddio effeithlonrwydd cynhyrchu a chost - effeithiolrwydd.
Deall cynllunio prosesau mewn gweithgynhyrchu mowldio chwistrelliad
Mae gwasanaethau mowldio chwistrelliad proffesiynol yn dechrau gyda dadansoddiad cydrannau trylwyr, gan archwilio cymhlethdod strwythurol, gofynion cywirdeb dimensiwn, a manylebau swyddogaethol. Mae'r asesiad rhagarweiniol hwn yn llywio dewis dulliau gweithgynhyrchu priodol, gofynion offer, a mesurau rheoli ansawdd trwy gydol y cylch cynhyrchu.
Optimeiddio prosesau
Dirwy - Tiwnio paramedrau gweithgynhyrchu i wella effeithlonrwydd a lleihau gwastraff mewn gwasanaethau mowldio chwistrelliad.
Rheoli Ansawdd
Gweithredu protocolau profi trylwyr i sicrhau manwl gywirdeb a chysondeb mewn gwasanaethau mowldio chwistrelliad.
Effeithlonrwydd gweithgynhyrchu
Llifo llif gwaith cynhyrchu i sicrhau'r allbwn mwyaf posibl wrth gynnal ansawdd mewn gwasanaethau mowldio chwistrelliad.

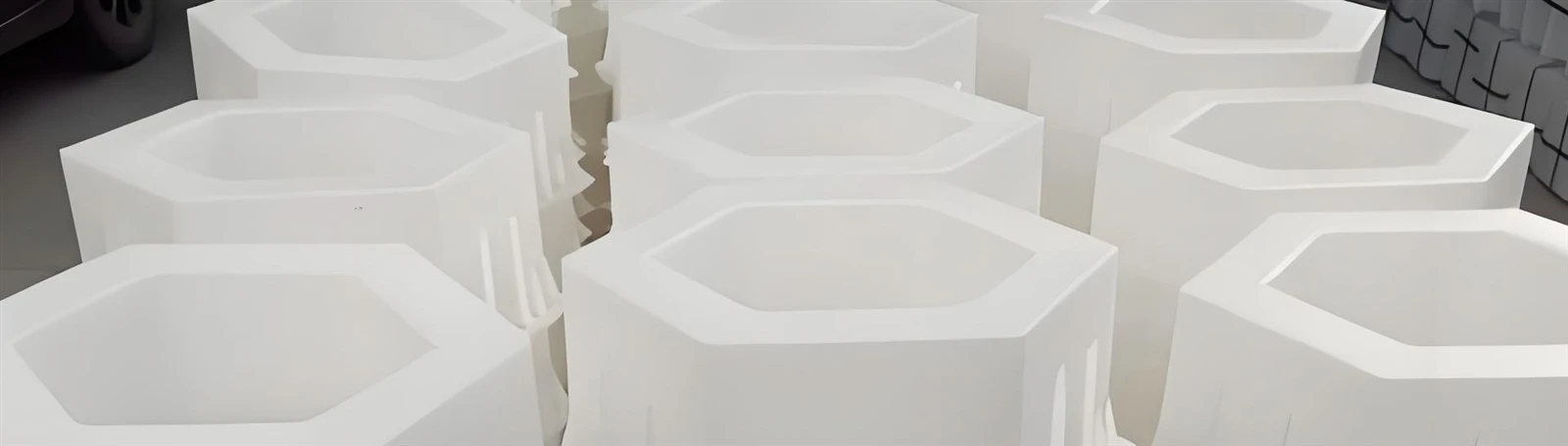

Ystyriaethau Dadansoddi a Dylunio Cydran
Mae sylfaen gweithrediadau mowldio chwistrelliad llwyddiannus yn gorwedd wrth ddadansoddi cydrannau cynhwysfawr. Ystyriwch y bloc mowld chwistrelliad blwch sebon spacer, cydran sylfaenol mewn systemau ymgynnull llwydni. Mae'r gydran hirsgwar hon, a weithgynhyrchir o 45 o ddur â chaledwch 28 awr, yn dangos pwysigrwydd dewis deunydd mewn cymwysiadau mowldio pigiad.
Mae'r bloc spacer yn cynnwys gofynion dimensiwn manwl gywir, gan gynnwys arwynebau cyfochrog â manylebau garwedd arwyneb RA 1.6μm. Mae'r arwynebau uchaf ac isaf yn ymgorffori slotiau demolding 30mm × 30mm gyda dyfnder 5mm, tra bod y rhan isaf yn cynnwys dau dwll edau M10 sy'n ymestyn 20mm o ddyfnder. Mae'r manylebau hyn yn tynnu sylw at y gofynion manwl gywir sy'n gyffredin mewn gwasanaethau mowldio chwistrelliad.
Mae dadansoddiad strwythurol yn datgelu rôl y gydran o fewn y system plât sylfaen mowld symudol, wedi'i lleoli uwchben y plât alldaflu i ddarparu cliriad angenrheidiol ar gyfer mecanweithiau alldaflu. Mae absenoldeb cynnig cyswllt cymharol rhwng y gydran hon ac elfennau llwydni cyfagos yn dylanwadu ar ofynion dewis deunydd a thrin gwres, gan wneud 45 o ddur gyda chaledwch 28 awr yn briodol ar gyfer y cais hwn.
Manylebau Cydran Allweddol
Deunydd: 45 dur gyda chaledwch 28hrc
Garwedd arwyneb: ra 1.6μm ar arwynebau cyfochrog
Slotiau Demolding: 30mm × 30mm gyda dyfnder 5mm
Tyllau Threaded: Dau dwll M10, 20mm o ddyfnder
Dimensiynau allanol: 350mm × 58mm × 90mm
Mae symlrwydd geometrig y chwe chydran ochrau - hon yn hwyluso gweithrediadau peiriannu effeithlon, gydag arwynebau, slotiau a thyllau amrywiol yn hygyrch ar gyfer prosesau gweithgynhyrchu confensiynol. Mae'r machinability ffafriol hwn yn cyfrannu at gynhyrchu effeithiol cost -, yn arbennig o bwysig mewn marchnadoedd gwasanaethau mowldio pigiad cystadleuol.
Dewis deunydd crai a pharatoi gwag
Mae gwasanaethau mowldio chwistrelliad effeithiol yn gofyn am ystyried dewis deunydd crai a dulliau paratoi gwag yn ofalus. Mae enghraifft bloc spacer yn dangos dau ddull hyfyw: gweithrediadau torri plât dur a ffugio. O ystyried dimensiynau allanol y gydran o fanyleb 350mm × 58mm × 90mm a 45 deunydd dur, mae'r ddau ddull yn cynnig manteision penodol.
Torri plât dur
Y dull mwy economaidd ar gyfer y cais hwn, gan ddefnyddio naill ai plât 100mm o drwch wedi'i dorri i ddimensiynau 65mm × 360mm neu blât 65mm o drwch wedi'i dorri i ddimensiynau 100mm × 360mm.
Mae'r dull hwn yn ddigonol ar gyfer gofynion llwytho'r gydran, sy'n cynnwys grymoedd cywasgu yn bennaf o gynulliadau plât craidd mewn gwasanaethau mowldio pigiad.
Gweithrediadau ffugio
Yn cynnig priodweddau mecanyddol uwchraddol trwy optimeiddio llif grawn, ond yn cynnwys cylchoedd cynhyrchu estynedig a chostau gweithgynhyrchu uwch.
Ar gyfer cydrannau sy'n profi amodau llwytho syml, anaml y mae'r buddion perfformiad yn cyfiawnhau'r gost ychwanegol yn y mwyafrif o gymwysiadau gwasanaethau mowldio pigiad.
Ystyriaethau Cyfrol Cynhyrchu
Mae ystyriaethau cyfaint cynhyrchu yn dylanwadu'n sylweddol ar strategaethau dewis deunyddiau. Mae gweithgynhyrchwyr sylfaen llwydni safonol fel arfer yn cynhyrchu'r cydrannau hyn mewn meintiau swp, gan alluogi gweithrediadau ffugio economaidd neu gaffael plât dur swmp. Yn aml, mae'n well gan weithgynhyrchwyr mowld unigol sy'n canolbwyntio ar wasanaethau mowldio pigiad personol dorri plât dur ar gyfer gofynion cynhyrchu darn sengl -.
Mae gwasanaethau mowldio chwistrelliad cyfoes yn defnyddio systemau sylfaen llwydni safonol fwyfwy, gan ddileu'r angen am weithgynhyrchu cydrannau unigol wrth sicrhau ansawdd cyson a llai o amseroedd arwain. Mae'r duedd hon yn adlewyrchu symudiad y diwydiant tuag at ddulliau dylunio modiwlaidd ac optimeiddio'r gadwyn gyflenwi.
Strategaethau Dewis a Pheiriannu Datwm
Mae dewis Datwm Precision yn ffurfio agwedd hanfodol ar gynllunio gweithgynhyrchu ar gyfer cydrannau gwasanaethau mowldio pigiad. Mae'r cyfluniad bloc spacer chwe - yn galluogi methodoleg datwm ar y cyd, lle mae arwynebau gwrthwynebol yn gweithredu fel cyfeiriadau ar gyfer gweithrediadau peiriannu wyneb cyfochrog.
Mae'r arwynebau cyfochrog sy'n gofyn am garwedd arwyneb RA 1.6μm yn elwa o weithrediadau malu datwm ar y cyd, gan sicrhau'r cywirdeb dimensiwn gorau posibl ac ansawdd arwyneb. Mae absenoldeb gofynion perpendicwlaredd rhwng arwynebau ymylol ac wynebau uchaf/is yn symleiddio dewis datwm, gan ganiatáu methodoleg datwm ar y cyd trwy'r dilyniant gweithgynhyrchu.
Mae cymwysiadau sy'n gofyn am oddefgarwch perpendicwlaredd rhwng arwynebau yn gofyn am fethodoleg datwm unedig, lle mae peiriannu cychwynnol yn sefydlu arwynebau cyfeirio perpendicwlar ar gyfer gweithrediadau dilynol. Mae'r dull hwn yn sicrhau cydymffurfiad cywirdeb geometrig wrth gynnal effeithlonrwydd gweithgynhyrchu mewn gwasanaethau mowldio chwistrelliad.
Methodoleg Datwm Cydfuddiannol
Mae arwynebau gwrthwynebol yn gweithredu fel cyfeiriadau
Yn ddelfrydol ar gyfer gofynion arwyneb cyfochrog
Yn symleiddio dilyniant gweithgynhyrchu
Yn gwella cywirdeb dimensiwn
Methodoleg Datwm Unedig
Mae peiriannu cychwynnol yn sefydlu cyfeiriadau
Angenrheidiol ar gyfer gofynion perpendicwlaredd
Yn cynnal cywirdeb geometrig
Yn sicrhau ansawdd cyson mewn cydrannau cymhleth
Datblygu Dilyniant Gweithgynhyrchu
Mae gwasanaethau mowldio chwistrelliad llwyddiannus yn dibynnu ar ddilyniannau gweithgynhyrchu a gynlluniwyd yn dda - sy'n gwneud y gorau o effeithlonrwydd wrth gynnal safonau ansawdd. Mae dilyniant gweithgynhyrchu Bloc Spacer yn dangos dull systematig o gynllunio prosesau, gan ddechrau gyda pharatoi deunydd a symud ymlaen trwy weithrediadau gorffen.
Torri deunydd crai
Mae gweithrediadau torri cychwynnol yn sefydlu dimensiynau deunydd crai ar 100mm × 65mm × 360mm, gan ddarparu stoc ddigonol ar gyfer gweithrediadau peiriannu dilynol mewn gwasanaethau mowldio pigiad.
Melino garw
Mae gweithrediadau melino garw yn sefydlu geometreg sylfaenol, gan gael gwared ar ddeunydd gormodol wrth adael stoc ddigonol ar gyfer prosesau gorffen dilynol mewn gwasanaethau mowldio chwistrelliad.
Triniaeth Gwres
Mae gweithrediadau trin gwres, yn tymheru'n benodol, yn gwella priodweddau materol cyn peiriannu manwl, gan wella gwydnwch ar gyfer cymwysiadau gwasanaethau mowldio chwistrelliad.
Gorffen melino
Mae gweithrediadau melino gorffen yn cyflawni dimensiynau terfynol wrth adael lwfans malu priodol ar arwynebau critigol ar gyfer cydrannau gwasanaethau mowldio chwistrelliad.
Malu manwl gywirdeb
Mae'r arwynebau uchaf ac isaf, sy'n gofyn am ddimensiynau uchder manwl gywir a chyfochrogrwydd, yn cael gweithrediadau malu ar yr un pryd gan ddefnyddio setiau gwaith lluosog i sicrhau cysondeb dimensiwn mewn gwasanaethau mowldio chwistrelliad.
Peiriannu ac Arolygu Twll
Mae gweithrediadau peiriannu tyllau yn defnyddio methodoleg cynllun ar gyfer cywirdeb lleoli, sy'n briodol ar gyfer gofynion manwl - a chynhyrchu swp bach sy'n nodweddiadol mewn gwasanaethau mowldio pigiad personol. Daw'r dilyniant i ben gyda gweithdrefnau archwilio cynhwysfawr.
Manylebau proses manwl
Mae angen ystyried paramedrau peiriannu yn ofalus, dewis offer a mesurau rheoli ansawdd yn ofalus ar ddatblygiad manyleb y broses. Mae'r broses weithgynhyrchu bloc spacer yn dangos methodoleg cynllunio gynhwysfawr sy'n berthnasol i amrywiol gydrannau gwasanaethau mowldio pigiad.
| Cam Proses | Offer | Baramedrau | Oddefiadau |
|---|---|---|---|
| Torri deunydd crai | Peiriant torri plât | Dimensiynau 100mm × 65mm × 360mm | ± 1mm |
| Melino garw | Peiriant melino fertigol X52K | Offer safonol, cyflymderau confensiynol | ± 0.1mm |
| Triniaeth Gwres | Ffwrneisi | Tymheru i 28hrc | ± 2hrc |
| Gorffen melino | Peiriant melino manwl | Lwfans malu 0.3-0.5mm | ± 0.05mm |
| Malu arwyneb | M7130 Grinder Arwyneb | Gorffen arwyneb RA 1.6μm | Uchder 90 ± 0.05mm |
| Peiriannu Twll | Dril rheiddiol Z3025 | Edafedd m10, dyfnder 20mm | Goddefgarwch edau safonol |

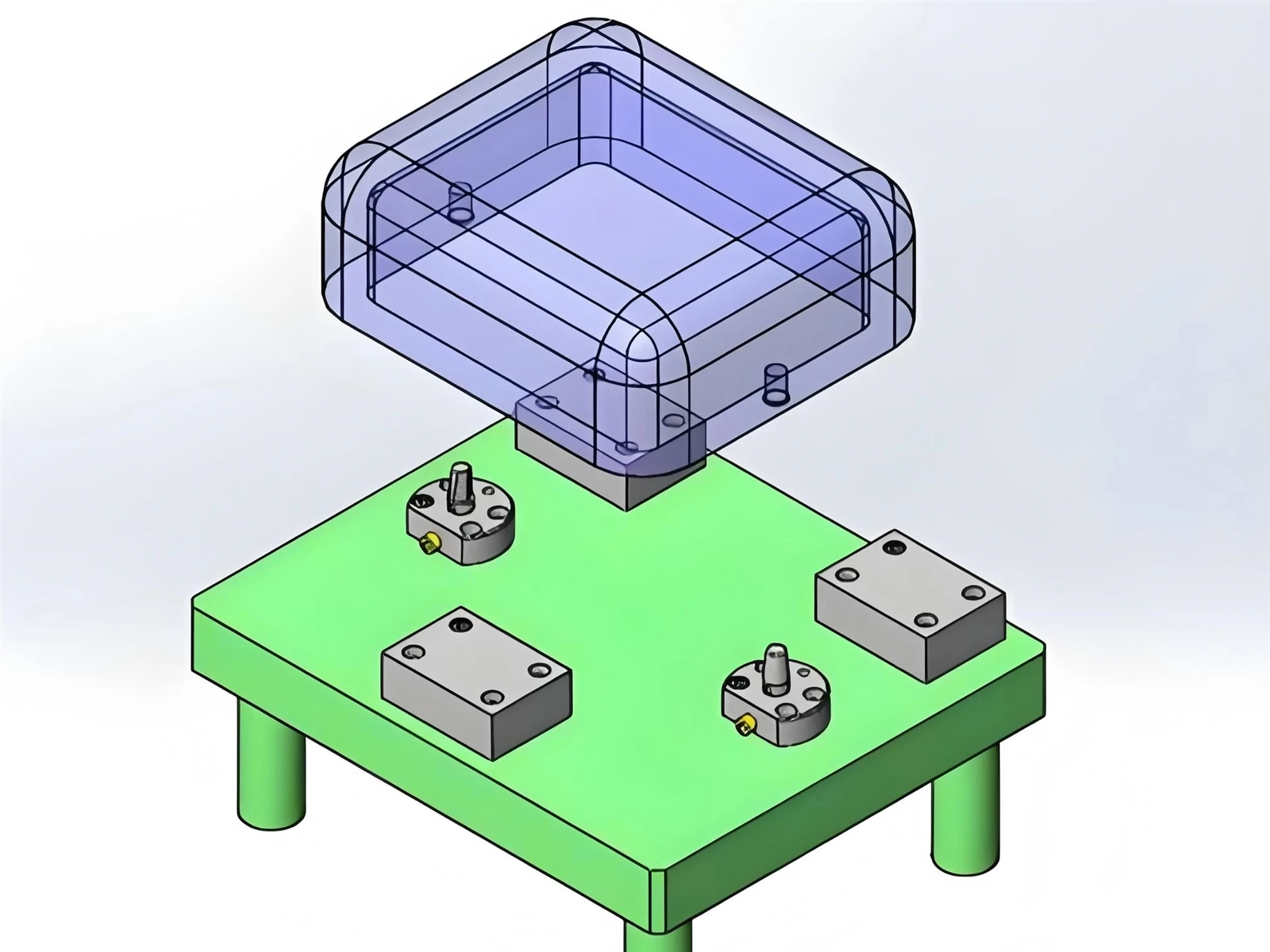

Mesurau rheoli ansawdd
Mae gweithrediadau cynllun yn defnyddio technegau marcio traddodiadol ar gyfer lleoli tyllau, sy'n briodol ar gyfer y goddefiannau dimensiwn penodedig. Mae gweithrediadau drilio yn cyflogi offer drilio rheiddiol Z3025 gydag offer dur cyflymder - safonol, gan symud ymlaen trwy dyllau peilot i'r dimensiynau terfynol.
Mae gweithrediadau edafu yn cwblhau'r dilyniant gweithgynhyrchu, gan ddefnyddio technegau llaw ar gyfer y tyllau edau M10. Gweithdrefnau Arolygu Terfynol Gwirio cydymffurfiad dimensiwn gan ddefnyddio offerynnau mesur manwl gywirdeb sy'n briodol ar gyfer y goddefiannau penodedig mewn gwasanaethau mowldio pigiad.
Mae'r mesurau rheoli ansawdd trylwyr hyn yn sicrhau bod pob cydran yn cwrdd â'r union fanylebau sy'n ofynnol ar gyfer perfformiad dibynadwy mewn cymwysiadau gwasanaethau mowldio chwistrelliad, gan gynnal y safonau uchel sy'n gwahaniaethu gwasanaethau mowldio pigiad premiwm oddi wrth eu cystadleuwyr.
Ystyriaethau Gweithgynhyrchu Uwch ar gyfer Cydrannau PIN Canllaw
Mae gweithgynhyrchu PIN Guide yn cynrychioli agwedd hanfodol arall ar wasanaethau mowldio chwistrelliad, sy'n gofyn am gynllunio prosesau arbenigol oherwydd gofynion manwl mynnu. Mae'r cydrannau hyn yn profi mudiant cymharol gyda bushings tywys yn ystod y llawdriniaeth, gan olygu bod angen caledwch uwch a nodweddion gwrthiant gwisgo.
Tywys manylebau deunydd pin
Mae pinnau tywys fel arfer yn defnyddio 20 deunydd dur gyda thriniaethau carburizing arwyneb a chaledu, gan gyflawni caledwch arwyneb 58-62hrc.
Mae'r cyfuniad hwn yn darparu ymwrthedd gwisgo rhagorol wrth gynnal caledwch craidd digonol ar gyfer gwrthiant llwytho effaith sy'n gyffredin mewn cymwysiadau gwasanaethau mowldio chwistrelliad.
Tywys dadansoddiad strwythurol pin a gofynion technegol
Mae cydrannau pin canllaw yn cynnwys adrannau silindrog cyfechelog gyda diamedrau amrywiol, gan ymgorffori siamffwyr a rhigolau rhyddhad ar gyfer gofynion swyddogaethol. Mae'r symlrwydd strwythurol yn hwyluso gweithgynhyrchu effeithlon wrth gynnal nodweddion prosesadwyedd rhagorol.
Gofynion Dimensiwn
φ32 arwyneb paru a bennir fel manwl gywirdeb IT6
Goddefgarwch silindrogrwydd 0.006mm ar arwynebau critigol
Goddefgarwch crynodiad 0.008mm rhwng arwynebau
Gorffeniad RA 0.1μm ar arwyneb φ32h6
Prosesau Gweithgynhyrchu
Malu a lapio ar gyfer arwynebau critigol
Peiriannu confensiynol ar gyfer arwynebau safonol
Triniaethau carburizing arwyneb a chaledu
Methodoleg twll canol ar gyfer crynodiad
Mae'r gofynion manwl gywirdeb heriol yn gofyn am weithrediadau malu a lapio ar gyfer arwynebau critigol, tra bod arwynebau safonol yn sicrhau ansawdd digonol trwy dechnegau peiriannu confensiynol. Mae'r dull manwl gywirdeb dethol hwn yn gwneud y gorau o gostau gweithgynhyrchu wrth fodloni gofynion perfformiad mewn gwasanaethau mowldio chwistrelliad.
Dilyniant gweithgynhyrchu ar gyfer cydrannau manwl gywir
Mae gweithgynhyrchu pin tywys yn dangos technegau cynllunio prosesau uwch sy'n berthnasol trwy gydol cymwysiadau gwasanaethau mowldio chwistrelliad. Mae'r dilyniant peiriannu sefydledig yn cynnwys troi garw, lled - gorffen troi, triniaeth gwres, malu garw, malu gorffen, a lapio gweithrediadau.
Dewis a pharatoi gwag
Mae dewis gwag yn defnyddio dur crwn wedi'i rolio - ar ddimensiynau φ38mm × 215mm, gan ddarparu deunydd digonol ar gyfer yr holl weithrediadau peiriannu wrth leihau gwastraff. Mae'r cyfluniad silindrog a dimensiynau adran tebyg yn cefnogi'r dull dewis deunydd hwn, sy'n gyffredin mewn gwasanaethau mowldio pigiad manwl.
Gweithrediadau troi a pheiriannu
Mae'r broses weithgynhyrchu yn dechrau gyda gweithrediadau troi bras i sefydlu dimensiynau sylfaenol, ac yna lled - gorffeniad yn gorffen i ddod â chydrannau yn agosach at fanylebau terfynol wrth adael lwfansau priodol ar gyfer gweithrediadau dilynol mewn gwasanaethau mowldio chwistrelliad.
Mae dewis datwm yn cyflogi methodoleg twll canol, gan sicrhau crynodiad rhwng yr holl arwynebau silindrog wrth ddarparu pwyntiau cyfeirio cyson trwy'r dilyniant gweithgynhyrchu. Mae'r dull hwn yn cynnal gofynion cywirdeb lleoliadol wrth alluogi datrysiadau dal gwaith effeithlon mewn gwasanaethau mowldio chwistrelliad.
Triniaeth Gwres a Gorffen
Mae gweithrediadau trin gwres yn digwydd ar ôl peiriannu cychwynnol i leihau effeithiau ystumio ar arwynebau manwl gywirdeb. Post - Canolfan Trin Gwres Mae cywiro twll yn dileu materion dadffurfiad posibl wrth gynnal cywirdeb datwm ar gyfer gweithrediadau malu dilynol mewn gwasanaethau mowldio chwistrelliad.
Mae'r prosesau gorffen terfynol yn cynnwys malu garw, malu gorffen, a gweithrediadau lapio i gyflawni'r goddefiannau dimensiwn heriol a gofynion gorffen arwyneb. Mae'r gweithrediadau manwl gywirdeb hyn yn sicrhau bod pinnau tywys yn cwrdd â'r safonau manwl gywir sy'n ofynnol ar gyfer gwasanaethau mowldio chwistrelliad perfformiad - uchel.
Optimeiddio prosesau a rheoli ansawdd
Mae gwasanaethau mowldio chwistrelliad modern yn gofyn am ddull systematig o optimeiddio prosesau a gweithredu rheoli ansawdd. Mae'r dilyniannau gweithgynhyrchu a ddisgrifir yn dangos methodoleg cynllunio gynhwysfawr sy'n berthnasol i wahanol fathau o gydrannau a lefelau cymhlethdod.
Dewis deunydd
Cydbwyso gofynion perfformiad ag economeg gweithgynhyrchu, dewis graddau a thriniaethau priodol ar gyfer cymwysiadau gwasanaethau mowldio pigiad penodol.
Cynllunio Dilyniant
Datblygu dilyniannau gweithgynhyrchu sy'n blaenoriaethu effeithlonrwydd wrth gynnal safonau ansawdd mewn gwasanaethau mowldio chwistrelliad.
Dewis offer
Defnyddio dewisiadau peiriannau ac offer priodol ar gyfer pob llawdriniaeth i sicrhau'r canlyniadau gorau posibl mewn gwasanaethau mowldio chwistrelliad.
Sicrwydd Ansawdd
Gweithredu yn - Monitro prosesau a gweithdrefnau arolygu terfynol i gynnal safonau gwasanaethau mowldio pigiad.
Mae'r fethodolegau cynllunio prosesau a ddangoswyd yn darparu fframwaith ar gyfer cynllunio gweithgynhyrchu ar draws gwahanol fathau a chymwysiadau cydrannau. Mae gwasanaethau mowldio chwistrelliad proffesiynol yn elwa o weithredu'r technegau profedig hyn yn systematig, gan sicrhau allbwn o ansawdd cyson wrth gynnal costau gweithgynhyrchu cystadleuol.
Trwy ddadansoddi gofynion cydran yn ofalus, dewis deunydd yn briodol, datblygu dilyniant gweithgynhyrchu systematig, a gweithredu rheoli ansawdd cynhwysfawr, mae gwasanaethau mowldio chwistrelliad yn cyflawni'r manwl gywirdeb a'r dibynadwyedd a fynnir mewn cymwysiadau gweithgynhyrchu modern. Mae'r methodolegau profedig hyn yn darparu sylfaen ar gyfer dyrchafiad parhaus mewn technoleg gweithgynhyrchu mowldio chwistrelliad ac optimeiddio prosesau, gan sicrhau bod gwasanaethau mowldio chwistrelliad yn aros ar flaen y gad ym maes datrysiadau gweithgynhyrchu manwl gywirdeb.
