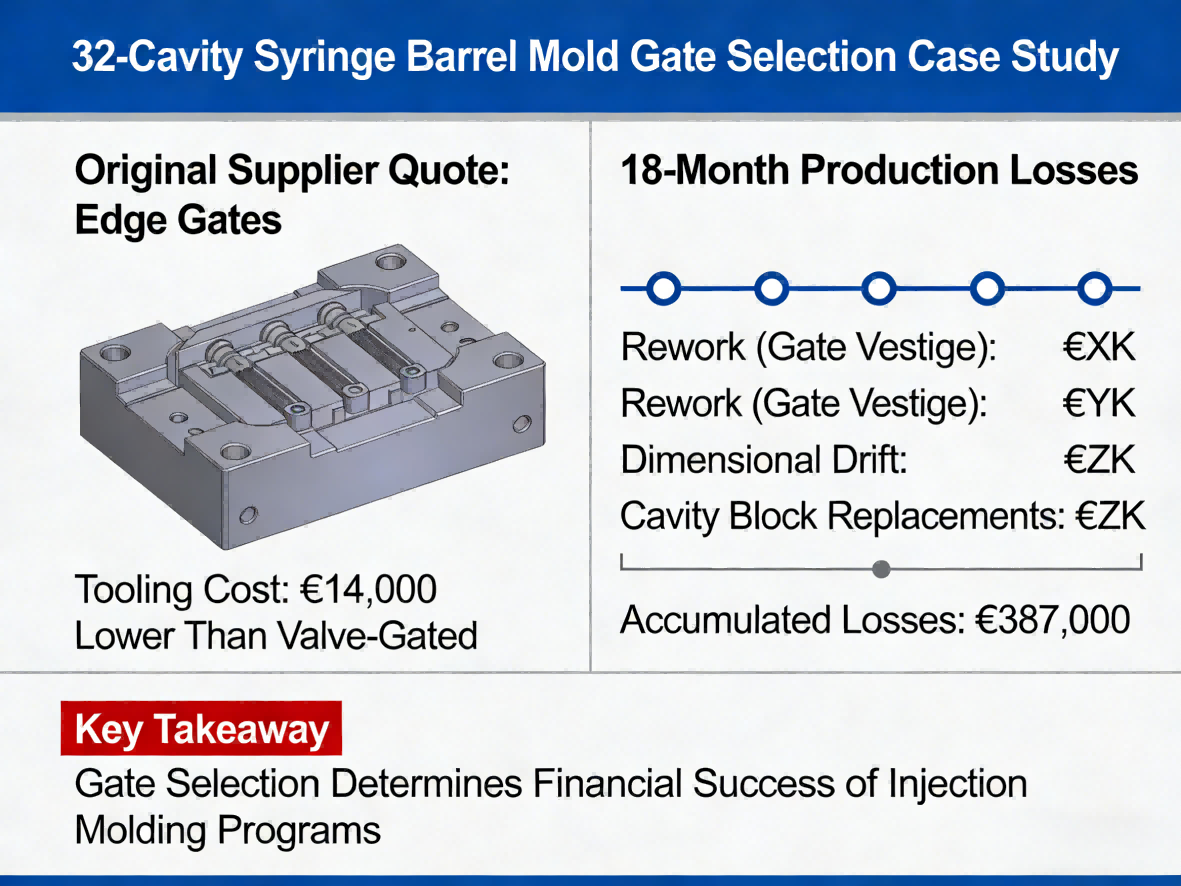

Y chwarter diwethaf fe wnaethom gymryd drosodd prosiect achub gan gwmni dyfeisiau meddygol Ewropeaidd. Roedd eu cyflenwr gwreiddiol wedi dyfynnu gatiau ymyl ar aLlwydni casgen chwistrell 32-ceudodoherwydd daeth y gost offer mewn €14,000 yn is na'r dewis arall â gât falf. Deunaw mis ar ôl dechrau cynhyrchu, roedd colledion cronedig o ailwampio olion gât, drifft dimensiwn, a dau flociau ceudod cyflawn wedi cyrraedd €387,000. Nid yw'r tîm caffael a gymeradwyodd y dyfynbris gwreiddiol yn gweithio yno mwyach.
Dewis giât yw lle mae rhaglenni mowldio chwistrellu yn llwyddo neu'n methu'n ariannol. Ddim ar yr ymylon. Yn y craidd.
Y Strwythur Costau Nid oes neb yn ei roi yn y dyfynbris
Mae cyflenwyr yr Wyddgrug yn dyfynnu offer fel eitem llinell gyfalaf. Yr hyn nad ydynt yn ei restru yw sut mae dyluniad giât yn cloi yn eich economeg fesul-darn am y pum mlynedd nesaf.
Mae gât ymyl rhedwr oer ar raglen flynyddol 150,000 uned gan ddefnyddio PA66-GF30 ar € 4.20/kg yn cynhyrchu tua 19% o wastraff materol yn ôl pwysau pan fyddwch chi'n cynnwys y sprue, y rhedwr, ac olion y giât. Mae'r gwastraff hwnnw naill ai'n cael ei ail-gronni, sy'n gofyn am offer, arwynebedd llawr, rheolaethau halogi, ac olrhain cymhareb cyfuniad, neu mae'n mynd i gael ei waredu. Nid yw'r naill opsiwn na'r llall yn rhad ac am ddim. Nid yw'r naill opsiwn na'r llall yn ymddangos ar eich dyfynbris offer.
Amser beicio yw'r gyrrwr cost anweledig arall. Rhaid i'r system rhedwr mewn llwydni rhedwr oer solidify cyn y gall y llwydni agor. Ar gylchred sylfaen 28-ail, mae oeri rhedwr yn ychwanegu 4-6 eiliad yn dibynnu ar ddiamedr rhedwr a lleoliad cylched oeri. Mae'r eiliadau hynny'n trosi'n uniongyrchol i oriau peiriant. Ar gost peiriant €45/awr, mae estyniad cylch 5 eiliad ar 150,000 o unedau blynyddol yn costio €9,375 y flwyddyn mewn defnydd capasiti ychwanegol. Dros oes rhaglen o bum mlynedd, mae'r dewis dylunio sengl hwnnw'n costio €46,875 mewn amser peiriant yn unig.
Systemau rhedwr poethdileu gwastraff rhedwr yn gyfan gwbl a chael gwared ar oeri rhedwr o'r hafaliad amser beicio. Mae'r offer yn costio mwy. Mae economeg fesul-darn yn gwella. Y cwestiwn yw ble mae'r toriad-hyd yn oed yn disgyn ar gyfer eich rhaglen benodol.
Cyfrifiad Torri'n Eilydd: Y Rhifau y Dylai Eich Cyflenwr Fod Yn Rhedeg
Fe wnaethom adeiladu model cymharu costau ar gyfer rhaglen tai cysylltydd y llynedd sy'n dangos y fframwaith penderfyniadau. Roedd y rhan yn pwyso 8.4g yn PBT-GF30. Yr amcanestyniad cyfaint blynyddol oedd 280,000 o unedau. Cost y deunydd oedd €3.85/kg.
Senario Rhedwr Oer
Daeth dyfynbris offer i mewn ar €23,500 ar gyfer mowld 4-ceudod gyda gatiau tanfor. Pwysau rhedwr fesul ergyd oedd 6.2g, a oedd yn golygu cyfanswm pwysau'r ergyd o 39.8g i gynhyrchu pedair rhan 8.4g. Effeithlonrwydd deunydd oedd 84.4%. Cost deunydd blynyddol wedi'i gyfrifo i €4,291 y flwyddyn mewn gwastraff. Yr amser beicio oedd 31 eiliad, gan gynhyrchu 116 ergyd yr awr. Ychwanegwyd €0.008 y darn o ddyraniad llafur ar gyfer archwiliad gât â llaw.
Senario Rhedwr Poeth
Y dyfynbris offer oedd €38,200 ar gyfer yr un cyfrif ceudod â gatiau thermol. Dim gwastraff rhedwr. Gostyngodd amser beicio i 24 eiliad, gan gynhyrchu 150 ergyd yr awr. Roedd y gwelliant trwybwn o 29% yn golygu bod yr un cyfaint blynyddol angen 23% yn llai o oriau peiriant.
Y delta offeru oedd €14,700. Cyfanswm yr arbedion blynyddol o ddileu gwastraff materol ynghyd â lleihau amser peiriannau ynghyd â lleihau llafur oedd €11,840. Glaniodd y mantoli'r cyfrifon ar ôl 14.9 mis ar ôl cynhyrchu. Bob mis ar ôl hynny, arbedodd y cyfluniad rhedwr poeth € 987 o'i gymharu â rhedwr oer.
Dyma'r math y dylai eich cyflenwr fod yn ei ddangos i chi yn ystod adolygiad DFM. Os nad ydyn nhw'n ei redeg, rydych chi'n gwneud penderfyniad dall ar newidyn sy'n effeithio ar economeg eich rhaglen yn fwy na bron unrhyw ddewis offer arall.
Dewis Math o Gât O Fewn Systemau Rhedegydd Oer
Mae rhedwyr oer yn dal i wneud synnwyr ar gyfer proffiliau rhaglenni penodol. Mae cyfeintiau blynyddol o dan 60,000 o unedau, resinau nwyddau o dan €2.50/kg, a rhannau lle nad yw lleoliad olion y gât yn hollbwysig i gyd o blaid economeg rhedwr oer. Yna daw'r cwestiwn i ba fath o giât o fewn y dosbarth system hwnnw.
Pyrth ymyl
Gosod giatiau ymyl ar y llinell wahanu ac yn caniatáu trawstoriadau cymharol fawr, sy'n helpu gyda-rhannau muriog trwchus neu-ddefnyddiau gludedd uchel. Y fasnach -i ffwrdd yw olion gweladwy a llafur tocio â llaw. Ar raglen sy'n rhedeg 40,000 o unedau'n flynyddol gyda chost tocio €0.04 fesul-darn, hynny yw €1,600 y flwyddyn o lafur y gallai math gwahanol o gât ei ddileu.
Gatiau tanfor
Mae gatiau tanfor yn mynd o dan y llinell wahanu ar ongl ac yn cneifio'n awtomatig yn ystod alldaflu. Maent yn dileu llafur tocio ac yn cuddio'r olion o dan yr wyneb cosmetig. Y cyfyngiad yw diamedr giât, fel arfer uchafswm o 1.2-1.8mm, sy'n cyfyngu ar gapasiti llif. Mae rhaglenni sy'n defnyddio gwydr-deunyddiau wedi'u llenwi â mwy na 30% o lwytho yn aml yn wynebu problemau llenwi â gatiau tanfor oherwydd bod y trawstoriad cyfyngedig yn creu gostyngiad pwysau gormodol wrth y giât.
Gatiau tab
Mae gatiau tab yn ymestyn y rhedwr heibio ymyl y rhan ac yn bwydo trwy ardal denau o dir. Mae'r tab yn torri i ffwrdd yn lân yn ystod alldaflu ac mae'r marc tyst yn glanio ar arwyneb nad yw'n-swyddogaethol. Mae gatiau tab yn gweithio'n dda ar gyfer rhannau â waliau tenau lle mae cydbwysedd llenwi yn hollbwysig, ond maen nhw'n cynyddu gwastraff rhedwyr o gymharu â gatiau ymyl uniongyrchol.
Gatiau gwyntyll
Mae gatiau gwynt yn lledaenu'r mynediad toddi ar draws trawstoriad ehangach, sy'n lleihau straen cneifio wrth fynd i mewn ac yn gwella unffurfiaeth llenwi ar rannau gwastad mawr. Mae'r gosb yn wastraff rhedwr sylweddol o'r adran gefnogwr ei hun. Yn gyffredinol, rydym yn argymell gatiau ffan dim ond pan fydd geometreg y rhan yn creu problemau llenwi â gatiau pwynt, a phan fo'r gost ddeunydd yn ddigon isel bod y gwastraff ychwanegol yn dderbyniol.
Nid ffafriaeth dechnegol yw'r penderfyniad rhwng yr opsiynau hyn. Mae'n broblem optimeiddio cost gyda chyfyngiadau. Beth yw eich cost deunydd? Beth yw eich cyfaint? Beth yw eich gofynion cosmetig? Beth yw eich cost llafur tocio? Mae'r atebion i'r cwestiynau hynny yn pennu'r math cywir o giât ar gyfer eich rhaglen.
Dewis Gât Rhedwr Poeth: Thermol yn erbyn Falf
O fewn systemau rhedwr poeth, mae'r dewis rhwng gatiau thermol a gatiau falf yr un mor ganlyniadol ar gyfer economeg rhaglenni.
Mae gatiau thermol yn dibynnu ar rewi rheoledig i selio agoriad y giât rhwng ergydion. Mae plwg bach o blastig yn cadarnhau ar flaen y gât yn ystod oeri, yna'n chwythu allan i'r ceudod ar y strôc pigiad nesaf. Mae'r system yn fecanyddol syml heb unrhyw rannau symudol wrth y giât. Mae cost offer yn rhedeg rhwng €800-1,500 y diferyn yn dibynnu ar ffurfweddiad y ffroenell. Y cyfyngiad yw sensitifrwydd proses. Mae ansawdd olion porth yn dibynnu ar reolaeth tymheredd manwl gywir ar flaen y ffroenell, ac mae cyflawni canlyniadau cyson yn gofyn am ddatblygiad proses ofalus yn ystod samplu.
Mae gatiau falf yn defnyddio pin mecanyddol wedi'i actio gan silindrau niwmatig neu hydrolig i gau agoriad y giât yn gorfforol. Mae'r pin yn symud ymlaen i selio'r giât, yn tynnu'n ôl i ganiatáu llenwi, ac yn symud ymlaen eto cyn agor llwydni. Mae'r cau cadarnhaol hwn yn dileu llinynnau, yn atal drool yn ystod agoriad llwydni, ac yn cynhyrchu ansawdd vestige cyson ar draws ffenestr broses ehangach. Mae cost offer yn rhedeg rhwng €1,800-3,200 y diferyn yn dibynnu ar y system actio a chynllun y pin.
Gall y gost delta rhwng gatiau thermol a falf ar system gollwng 8- fod yn fwy na €15,000. Mae'r premiwm hwnnw'n cael ei gyfiawnhau pan fydd angen arwynebau sero ar y cais, pan fo'r deunydd yn tueddu i glafoerio neu linynu, neu pan fo sefydlogrwydd proses yn hanfodol ar gyfer cysondeb ansawdd. Rhannau allanol modurol Dosbarth A,amgaeadau dyfeisiau meddygolgyda gofynion cosmetig, ac mae cydrannau optegol fel arfer yn pennu gatiau falf waeth beth fo'r cynyddiad cost.
Mae gatio falf dilyniannol yn ychwanegu haen arall o allu a chost. Mae gatiau unigol yn agor ac yn cau yn ôl yr amseriad wedi'i raglennu, gan ganiatáu i'r blaen toddi symud ymlaen ar draws y ceudod mewn dilyniant rheoledig yn hytrach na llenwi o'r holl giatiau ar yr un pryd. Cofnododd Plastics Technology ostyngiadau mewn amser beicio o 110 eiliad i lai na 75 eiliad ar raglenni bumper modurol gan ddefnyddio llenwi dilyniannol (ptonline.com). Mae'r dechnoleg hefyd yn lleihau tunelledd clamp gofynnol 20-30% oherwydd bod pwysedd ceudod brig yn is yn ystod llenwi dilyniannol nag yn ystod llenwi ar yr un pryd.
Mae angen rheolwyr, synwyryddion a rhaglennu ychwanegol ar systemau dilyniannol. Gall y premiwm offeru dros gatiau falf safonol fod yn fwy na €25,000 ar gyfer cymwysiadau amlgiât cymhleth. Mae talu'n ôl yn dibynnu'n llwyr ar wella amser beicio ac arbedion tunelledd clamp ar eich geometreg rhan benodol.
Cyfyngiadau Deunydd ar Ddewis Giât
Yn syml, nid yw rhai cyfuniadau o ddeunydd a chlwyd yn gweithio. Mae darganfod hyn yn ystod samplu T1 yn hytrach nag yn ystod adolygiad DFM yn costio amser ac arian.
Deunyddiau wedi'u llenwi â gwydruwch na 25% llwytho cyflymu gât traul yn ddramatig. Mae ffibrau sgraffiniol yn erydu dur giât, gan newid nodweddion llenwi dros fywyd cynhyrchu. Ar raglen o 500,000 o unedau, rydym wedi gweld bod angen aildorri giatiau ymyl ddwywaith yn ystod dwy flynedd gyntaf y cynhyrchiad. Yr ateb yw dylunio gatiau fel mewnosodiadau y gellir eu newid o'r cychwyn cyntaf. Mae'r dyluniad mewnosod yn ychwanegu € 600-900 at y gost offer gychwynnol ond yn osgoi ymyriadau cynhyrchu ar gyfer adnewyddu giât yn ddiweddarach.
Mae{0}}defnyddiau sensitif i gneifio gan gynnwys POM, rhai TPEs, a rhai resinau bio-yn diraddio pan gânt eu gwthio drwy giatiau rhy fach ar gyflymder uchel. Mae'r diraddiad yn amlygu ei hun fel afliwiad ger y giât, llai o briodweddau mecanyddol, neu ddiffygion arwyneb. Mae angen i drawstoriadau giât fod yn fwy nag y mae rheolau maint safonol yn ei awgrymu, ac mae angen optimeiddio proffiliau cyflymder pigiad yn ofalus wrth ddatblygu prosesau.
Mae resinau tymheredd uchel fel PEEK a PEI angen cydrannau rhedwr poeth arbenigol sydd wedi'u graddio ar gyfer tymheredd prosesu uwchlaw 350 gradd . Mae systemau rhedwr poeth safonol yn methu yn y cymwysiadau hyn. Dylai pennod ddeunydd eich RFQ gadarnhau'n benodol bod y cyflenwr wedi prosesu eich teulu resin o'r blaen a bod ganddo allu rhedwr poeth priodol os yw'r system honno'n cael ei chynnig.
Mae deunyddiau crisialog yn crebachu yn fwy na deunyddiau amorffaidd, ac mae crebachu yn amrywio gyda chyfeiriad llif. Mae lleoliad giât yn effeithio'n uniongyrchol ar ddosbarthiad crebachu a warpage rhan olaf. Pan fyddwch chi'n derbyn dyfynbris llwydni ar gyfer rhan POM neu PA, gofynnwch am ganlyniadau efelychiad warpage sy'n cymharu o leiaf ddau opsiwn lleoliad giât. Nid yw cyflenwyr sy'n darparu dadansoddiad llif opsiwn sengl yn unig yn gwneud gwaith peirianneg digonol.
Yr hyn y dylai eich RFQ ei Angen
Dylai'r sgwrs dewis giât ddigwydd wrth ddyfynnu, nid ar ôl rhyddhau offer. Mae angen i'ch RFQ orfodi'r sgwrs honno trwy fynnu bod pethau penodol i'w cyflawni.
Gofynnwch am ddadansoddiad system rhedwr poeth wedi'i restru os yw'r cyfluniad hwnnw'n cael ei gynnig. Brand, model, nifer y parthau, manylebau rheolydd, rhestr rhannau sbâr gyda phrisiau. Generig "system rhedwr poeth yn cynnwys" eitemau llinell atal cymhariaeth ystyrlon ar draws cyflenwyr.
Ei gwneud yn ofynnolefelychiad llif llwydnicanlyniadau yn dangos amser llenwi, pwysau wrth drosglwyddo, lleoliadau llinellau weldio, a rhagfynegiad warpage. Gofynnwch am gymharu o leiaf ddau opsiwn lleoliad giât gyda'r rhesymeg dros y dull a argymhellir. Mae cyflenwyr sy'n gwthio'n ôl ar y cais hwn yn arwydd o allu peirianneg cyfyngedig.
Nodwch ofynion olion gât mewn termau mesuradwy. Uchafswm uchder y vestige, diamedr, cyflwr wyneb derbyniol. Sicrhewch ymrwymiad ysgrifenedig cyn rhyddhau llwydni.
Ar gyfer deunyddiau wedi'u llenwi, mae angen cadarnhad o ddyluniad gosod giât y gellir ei ailosod. Gofynnwch am fanyleb deunydd mewnosod a'r cyfnod adnewyddu disgwyliedig yn seiliedig ar brofiad y cyflenwr gyda rhaglenni tebyg.
Cais am ddadansoddiad amser cylch yn dangos amser llenwi, amser pecyn, amser oeri, ac amser agor / cau llwydni. Gofynnwch pa ragdybiaethau sy'n gyrru'r amcangyfrif o'r amser oeri a sut mae dewis system adwy yn effeithio ar y rhif hwnnw.
Pam Mae hyn yn Bwysig i'ch Rhaglen Nesaf
Mae dewis giât yn un o'r ychydig iawn o benderfyniadau offer sy'n effeithio'n uniongyrchol ar eich buddsoddiad cyfalaf a'ch economeg barhaus fesul{0}darn. Mae'r rhan fwyaf o ddewisiadau offer eraill yn dylanwadu ar gost i un cyfeiriad neu'r llall. Mae gatiau'n dylanwadu ar y ddau.
Y timau caffael sy'n gwneud hyn yn iawn yw'r rhai sy'n gofyn am ddadansoddiad o fantoli'r gyllideb wrth ddyfynnu, sy'n gofyn am ddata efelychu cyn rhyddhau offer, a chynnal a chadw systemau giât adeiladu yn eu modelau costau cynhyrchu o'r cychwyn cyntaf.
Mae ein tîm peirianneg yn adeiladu modelau cymharu systemau giât fel arfer safonol yn ystod adolygiad DFM. Rydym wedi prosesu digon o amrywiaeth ar draws deunyddiau a diwydiannau i wybod lle mae'r trothwyon penderfyniadau yn disgyn ar gyfer gwahanol broffiliau rhaglenni. Pan ddaw rhaglen i mewn gyda pharamedrau sy'n glanio'n agos at ffin gyfartal, rydym yn rhedeg y niferoedd yn benodol yn hytrach na rhagosod i ddewis cyflenwr neu arfer hanesyddol.
Os yw eich rhaglen nesaf yn cynnwys penderfyniadau system giât a allai effeithio'n ystyrlon ar eich strwythur costau, anfonwch eich geometreg rhan, manyleb deunydd, a thafluniad cyfaint atom. Byddwn yn rhedeg y gymhariaeth ac yn dangos i chi ble mae eich toriad-hyd yn oed yn disgyn.
