Beth yw Gwrthsefyll Cyrydiad?

Ymwrthedd cyrydiad yw gallu deunydd i wrthsefyll diraddio cemegol a achosir gan adweithiau amgylcheddol, ocsidiad yn bennaf. Mae'r eiddo hwn yn pennu pa mor dda y mae metelau, aloion a deunyddiau eraill yn cynnal eu cyfanrwydd strwythurol pan fyddant yn agored i leithder, ocsigen, asidau, halwynau ac asiantau cyrydol eraill.

Deall Hanfodion Gwrthsefyll Cyrydiad

Mae diraddio deunydd trwy gyrydiad yn dilyn egwyddorion electrocemegol. Pan fydd arwyneb metel yn cysylltu ag elfennau cyrydol, mae cell electrocemegol yn ffurfio lle mae ocsidiad yn digwydd mewn safleoedd anodig a gostyngiad yn digwydd mewn safleoedd cathodig. Mae ymwrthedd y deunydd yn dibynnu ar naill ai priodweddau cynhenid-fel cynnwys cromiwm mewn duroedd di-staen sy'n creu haenau ocsid amddiffynnol-neu ddulliau amddiffyn cymhwysol gan gynnwys haenau, atalyddion, a systemau amddiffyn cathodig.

Mae'r gwahaniaeth rhwng ymwrthedd cyrydiad a chyfradd cyrydiad yn bwysig iawn. Mae ymwrthedd yn dangos gallu ataliol, tra bod cyfradd yn mesur cyflymder diraddio gwirioneddol. Mae deunyddiau â gwrthiant uchel yn arafu neu'n atal cychwyn adweithiau cyrydol, tra bod cyfradd cyrydiad yn mesur dilyniant difrod presennol, fel arfer yn cael ei fesur mewn milimetrau y flwyddyn neu ddyfnder treiddiad mils.

Mecanweithiau Allweddol Tu Ôl i Wrthsefyll Cyrydiad

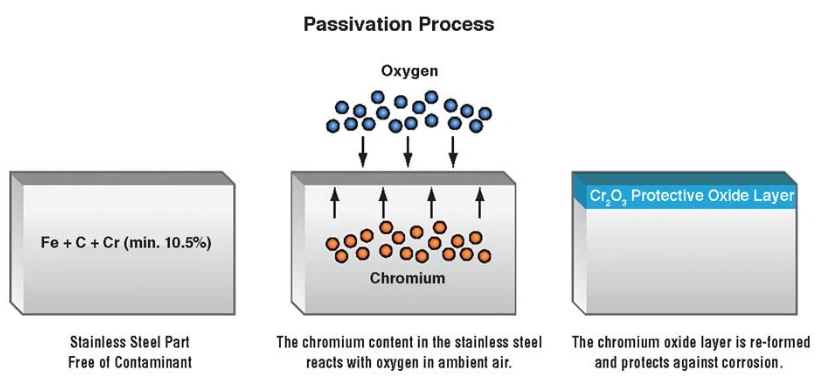

Mae ffurfiant ffilm goddefol yn cynrychioli'r prif fecanwaith amddiffyn mewn llawer o aloion sy'n gwrthsefyll cyrydiad. Mae duroedd di-staen, er enghraifft, yn datblygu haen cromiwm ocsid dim ond nanometrau o drwch sy'n gwella o'u crafu ym mhresenoldeb ocsigen. Mae'r broses passivation hon yn blocio ocsidiad pellach trwy atal ocsigen rhag cyrraedd y metel sylfaen. Mae sefydlogrwydd yr haen yn dibynnu ar grynodiad cromiwm-mae cynnwys cromiwm o leiaf 10.5% yn diffinio dosbarthiadau dur di-staen.

Mae alwminiwm a thitaniwm yn defnyddio strategaethau tebyg, gan ffurfio haenau alwminiwm ocsid tenau a thitaniwm deuocsid yn y drefn honno. Mae'r ffilmiau goddefol hyn yn arddangos nodweddion gwahanol: mae haen alwminiwm yn gweithio'n arbennig o dda mewn amgylcheddau morol, tra bod ffilm titaniwm yn gwrthsefyll amodau a thymheredd prosesu cemegol eithafol. Mae cyflymder ffurfio a gwydnwch yr haenau amddiffynnol hyn yn cydberthyn yn uniongyrchol â pherfformiad ymwrthedd cyrydiad cyffredinol y deunydd.

Mae addasiadau aloi yn gwella ymwrthedd trwy lwybrau lluosog. Mae ychwanegiadau molybdenwm yn gwella ymwrthedd tyllu mewn amgylcheddau clorid. Mae nicel yn cynyddu ymwrthedd cyrydiad cyffredinol ac yn sefydlogi strwythurau austenitig. Mae nitrogen yn cryfhau'r haen oddefol ac yn cynyddu ymwrthedd tyllu. Mae fformiwla Rhif Cyfwerth ag Ymwrthedd Pitting (PREN)-PREN=%Cr + 3.3(%Mo) + 16(%N)-yn meintoli'r cyfraniadau hyn, gyda gwerthoedd uwch yn dynodi ymwrthedd cyrydiad lleoledig uwch.

Mathau o Ofynion Cyrydiad a Gwrthsafiad

Cyrydiad Unffurf

Mae'r ffurf fwyaf rhagweladwy hon yn ymosod ar yr arwyneb agored cyfan yn gymharol gyfartal. Mae cyrydiad atmosfferig dur yn enghraifft o ymosodiad unffurf, lle mae'r arwyneb cyfan yn trosi'n raddol i haearn ocsid. Mae strategaethau gwrthsefyll yn canolbwyntio ar amddiffyn rhwystr trwy haenau neu ddewis deunyddiau â chyfraddau cyrydiad cyffredinol isel yn amgylchedd y gwasanaeth.

Ffurflenni Cyrydiad Lleol

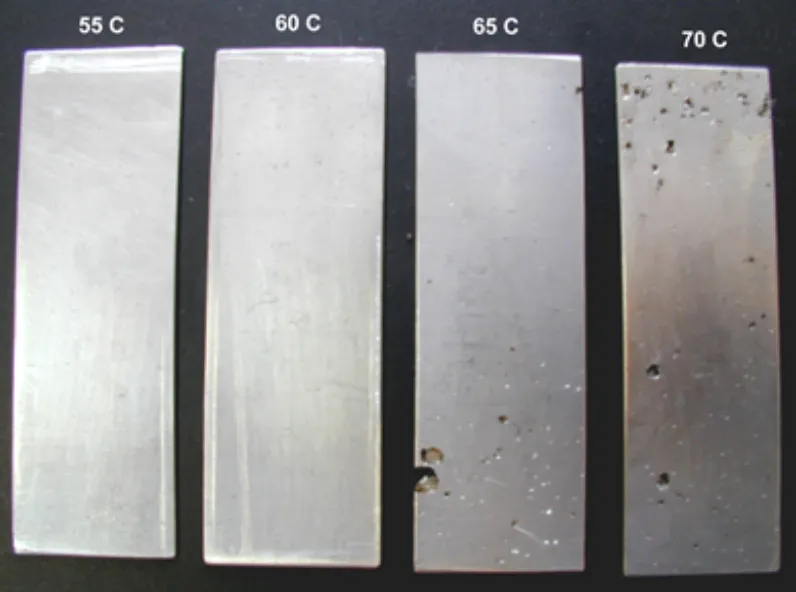

Mae cyrydiad tyllu yn creu tyllau bach sy'n treiddio'n ddwfn i'r deunydd, yn aml wedi'i guddio o dan gynhyrchion cyrydiad. Mae dur di-staen mewn-amgylcheddau sy'n cynnwys clorid yn arbennig o agored i niwed. Mae ymwrthedd yn gofyn am werthoedd PREN uchel a dewis deunydd yn ofalus yn seiliedig ar grynodiad clorid ac amodau tymheredd.

Mae cyrydiad hollt yn datblygu mewn ardaloedd cysgodol lle mae amodau llonydd yn caniatáu i gemeg ymosodol ddatblygu. Mae bylchau o dan gasgedi, cysylltiadau edafeddog, ac arwynebau sy'n gorgyffwrdd yn creu parthau bregus. Mae graddfeydd tymheredd hollt critigol yn helpu i ragweld ymwrthedd, gyda graddfeydd uwch yn dangos perfformiad gwell.

Mae cyrydiad rhyng-gronynnog yn ymosod ar ffiniau grawn, yn enwedig mewn duroedd di-staen wedi'u trin â gwres yn amhriodol lle mae dyddodiad cromiwm carbid yn creu parthau wedi'u disbyddu gan gromiwm. Mae triniaethau gwres anelio datrysiad a graddau carbon isel (316L, 304L) yn atal y sensiteiddio hwn.

-Cyrydiad Tymheredd Uchel

Mae tymheredd uchel yn cyflymu dulliau diraddio lluosog. Mae ocsidiad yn trosi metelau yn ocsidau ar gyfraddau sy'n cynyddu'n esbonyddol gyda thymheredd. Mae sylffwr yn digwydd mewn amgylcheddau sy'n cynnwys sylffwr sy'n gyffredin mewn prosesu petrocemegol. Gall carbureiddio mewn atmosfferau carbon uchel drosi metelau yn bowdr trwy lwch metel.

Mae angen aloion arbenigol i wrthsefyll tymheredd uchel. Mae uwch-aloi sy'n seiliedig ar nicel yn cynnal graddfeydd cromiwm ocsid amddiffynnol ar dymheredd uwch na 1000 gradd . Mae aloion haearn gydag ychwanegiadau alwminiwm yn ffurfio haenau sefydlog o alwminiwm ocsid. Mae cyfradd ymlyniad a thwf yr haen ocsid yn pennu perfformiad hirdymor.

Mesur a Mesur Ymwrthedd Cyrydiad

Dulliau Profi Electrocemegol

Mae sganiau polareiddio potensiodynamig yn datgelu paramedrau critigol gan gynnwys potensial cyrydiad, dwysedd cerrynt cyrydiad, a photensial tyllu. Mae'r gwahaniaeth rhwng potensial tyllu a chorydiad yn dynodi'r ffin diogelwch yn erbyn ymosodiad lleol. Mae gwahaniaethau potensial mwy yn cyfateb i well ymwrthedd.

Mae Sbectrosgopeg Rhwystrau Electrocemegol (EIS) yn mesur gwrthiant trwy gymhwyso signalau AC ar draws ystod o amleddau. Mae'r modwlws rhwystriant ar amleddau isel yn cydberthyn â chyfanswm ymwrthedd cyrydiad, gan gyfuno ymwrthedd electrolyte, ymwrthedd polareiddio, a gwrthiant mandwll. Mae gwerthoedd uwch na 10^9 Ω·cm² yn nodweddiadol yn dangos amddiffyniad rhagorol ar gyfer systemau gorchuddio.

Profion Amlygiad Amgylcheddol

Mae profion chwistrellu halen (ASTM B117) yn cyflymu cyrydiad trwy amlygiad parhaus i doddiant sodiwm clorid atomized 5%. Er nad yw'n cynrychioli amodau'r byd go iawn yn berffaith, mae datguddiadau 240-awr neu 1000-awr safonol yn galluogi graddio deunydd cymharol. Gall haenau uwch gynyddu ymwrthedd swbstrad 36-plyg mewn chwistrell halen a 240-plyg mewn profion trochi yn seiliedig ar fesuriadau EIS.

Mae profion trochi mewn amgylcheddau cemegol penodol yn darparu data sy'n uniongyrchol berthnasol. Rhaid i baramedrau prawf gan gynnwys crynodiad, tymheredd, awyru a hyd gyd-fynd ag amodau'r gwasanaeth. Mae mesuriadau colli pwysau a chyfrifiadau dyfnder treiddiad yn rhoi cyfraddau cyrydiad meintiol ar gyfer cymharu deunyddiau.

Dewis Deunydd ar gyfer Gwrthsefyll Cyrydiad

Graddau Dur Di-staen

Graddau awstenitig (304, 316, 316L) sy'n dominyddu -cymwysiadau cyffredinol sy'n gallu gwrthsefyll cyrydiad. Mae cynnwys molybdenwm y teulu 316 yn darparu ymwrthedd cyrydiad tyllu ac agennau gwell o'i gymharu â 304, sy'n golygu ei fod yn cael ei ffafrio ar gyfer amgylcheddau prosesu morol a chemegol. Mae graddau carbon isel L-yn atal sensiteiddio yn ystod weldio.

Mae dur gwrthstaen ferritig (430, 444) yn cynnig ymwrthedd cyrydiad cymedrol gyda chost is na graddau austenitig. Mae eu priodweddau magnetig ac ymwrthedd i straen cracio cyrydiad o fudd i geisiadau penodol. Fodd bynnag, mae eu hydwythedd cyfyngedig a'u caledwch is yn cyfyngu ar eu defnydd mewn cymwysiadau strwythurol heriol.

Mae dyodiad{0}}graddau caledu (17-4 PH, 15-5 PH) yn cyfuno ymwrthedd cyrydiad â lefelau cryfder dair i bedair gwaith yn uwch na mathau austenitig. Mae heneiddio triniaeth wres yn datblygu cryfder tra'n cynnal perfformiad cyrydiad rhesymol. Mae cymwysiadau awyrofod a dyfeisiau meddygol yn aml yn nodi'r aloion hyn.

Aloion Seiliedig ar Nicel

Mae aloion nicel yn rhagori mewn amgylcheddau cyrydol iawn. Mae graddau Hastelloy yn gwrthsefyll asidau ocsideiddio a lleihau. Mae aloion inconel yn cynnal cryfder a gwrthiant ar dymheredd i 1100 gradd. Mae'r deunyddiau drud hyn yn cyfiawnhau eu cost mewn prosesu cemegol, adweithyddion niwclear, a systemau gyrru awyrofod lle mae methiant yn arwain at ganlyniadau difrifol.

Mae nicel pur yn darparu ymwrthedd ardderchog mewn alcalïau costig ac asidau nad ydynt yn ocsideiddio. Mae aloi â chromiwm, molybdenwm a thwngsten yn ymestyn galluoedd i ystodau cemegol ehangach. Mae Monel (aloi copr nicel-) yn perfformio'n dda mewn dŵr môr ac asid hydrofflworig er ei fod yn cynnwys ychydig iawn o gromiwm.

Aloi Alwminiwm

Mae ffilm ocsid naturiol alwminiwm yn darparu ymwrthedd cyrydiad cynhenid, yn arbennig o effeithiol mewn amlygiad atmosfferig. Fodd bynnag, mae copr-sy'n cynnwys aloion fel alwminiwm 2024 yn dangos ymwrthedd gwael mewn amgylcheddau ymosodol. Mae angen cladin amddiffynnol ar yr aloion awyrofod cryfder uchel hyn-cotio alwminiwm pur neu Al-Zn a ddefnyddir yn ystod gweithgynhyrchu sy'n gweithredu fel haen rhwystr ac aberthol.

Mae'r aloion cyfres 5000 (alwminiwm-magnesiwm) a chyfres 6000 (alwminiwm-magnesiwm-silicon) yn cydbwyso ymwrthedd cyrydiad â chryfder cymedrol a weldadwyedd rhagorol. Mae cymwysiadau morol a phensaernïol yn defnyddio'r graddau hyn yn helaeth. Mae anodizing yn gwella amddiffyniad ymhellach trwy dewychu'r haen ocsid yn artiffisial o nanometrau i ficromedrau.

Aloion Titaniwm a Titaniwm

Mae titaniwm yn ffurfio ffilm oddefol eithriadol o sefydlog sy'n gwrthsefyll ymosodiad mewn hydoddiannau clorid, asidau ocsideiddio, a dŵr môr. Mae'r gwrthiant hwn yn parhau o dymheredd cryogenig i 300 gradd. Er ei fod yn ddrud, mae'r gymhareb cryfder i bwysau titaniwm a'i berfformiad cyrydiad yn golygu nad oes modd ei ddisodli mewn strwythurau awyrofod, caledwedd morol a mewnblaniadau llawfeddygol.

Mae aloi ag alwminiwm a fanadiwm (Ti-6Al-4V) yn cynyddu cryfder tra'n cynnal ymwrthedd rhagorol. Mae aloion beta-sefydlog yn cynnig gwell ffurfadwyedd. Yr her yw sintro llwyr yn ystod gweithgynhyrchu-mae mandylledd gweddilliol yn diraddio priodweddau mecanyddol a pherfformiad cyrydiad.

Gwrthsefyll Cyrydiad mewn Mowldio Chwistrellu Metel

Mae mowldio chwistrellu metel (MIM) yn cynhyrchu rhannau geometreg cymhleth gyda phriodweddau yn agosáu at ddeunyddiau gyr, er bod angen rhoi sylw gofalus i ymwrthedd cyrydiad. Mae'r broses sintering yn achosi anweddiad cromiwm ffafriol o arwynebau dur di-staen, a allai ddiraddio'r haen goddefol sy'n darparu amddiffyniad.

gweithgynhyrchu meimYstyriaethau Prosesu

Mae rhannau MIM dur di-staen fel arfer yn cyflawni 96-98% o ddwysedd damcaniaethol. Mae'r mandylledd sy'n weddill yn creu mandyllau sydd wedi'u cysylltu ag arwyneb sy'n gwneud arwynebedd ychwanegol yn agored i ymosodiad cyrydol. Mae profion cyrydiad tyllu yn dangos y gall MIM 316L berfformio'n israddol i ddeunydd gyr heb brosesu post cywir. Mae garwedd arwyneb hefyd yn dylanwadu ar ymddygiad - mae sgleinio yn lleihau garwedd ac yn gwella ymwrthedd trwy leihau safleoedd cychwyn agennau.

Mae dewis system rhwymwr yn effeithio ar berfformiad cyrydiad terfynol. Mae gweddillion carbon o byrolysis rhwymwr yn cynyddu cynnwys carbon, gan achosi dyddodiad cromiwm carbid o bosibl yn ystod oeri. Mae'r sensiteiddio hwn yn lleihau ymwrthedd cyrydiad. Mae systemau rhwymo carbon isel ac atmosfferau sintro rhydd o ocsigen yn lleihau'r effeithiau hyn.

Technegau Gwella Arwynebau

Postio{0}}triniaethau sintro yn adfer ymwrthedd cyrydiad rhannol MIM i lefelau deunydd gyr. Mae electropolishing yn tynnu'r haen arwyneb disbyddedig cromiwm ac yn creu arwyneb llyfn, goddefol. Mae triniaethau goddefol cemegol mewn atebion asid nitrig neu asid citrig yn datblygu ffilmiau goddefol unffurf. Gall y prosesau hyn ddyrchafu perfformiad dur di-staen MIM i gyfateb neu ragori ar gyfwerth cast mewn profion cyrydiad cyffredinol.

Mae cymwysiadau cotio yn darparu amddiffyniad ychwanegol. Mae dyddodiad anwedd ffisegol (PVD) o nitrid titaniwm neu gromiwm nitrid yn creu arwynebau caled sy'n gwrthsefyll cyrydiad ar ddur offer MIM. Mae electroplatio â nicel-ffosfforws neu gromiwm yn gwella ymwrthedd ar gyfer cymwysiadau addurniadol a swyddogaethol. Mae'r adlyniad cotio yn elwa o allu MIM i fod yn agos at{-rwyd{{{{}}), sy'n lleihau difrod peiriannu i arwynebau.

Dewis Deunydd ar gyfer Cymwysiadau MIM

Mae MIM 316L yn dominyddu cymwysiadau dyfeisiau meddygol a phrosesu bwyd sydd angen ymwrthedd cyrydiad eithriadol. Mae ei strwythur austenitig yn gwrthsefyll tyllu hylifau'r corff a chemegau glanhau. Mae MIM 17-4 PH yn darparu cryfder uwch gydag ymwrthedd cymedrol ar gyfer cydrannau diwydiannol. Mae'r ymateb caledu dyddodiad yn parhau i fod yn effeithiol er gwaethaf cylchred thermol sintering.

Mae Titaniwm MIM yn galluogi geometregau mewnblaniad biofeddygol cymhleth gydag ymwrthedd cyrydiad rhagorol mewn amgylcheddau ffisiolegol. Fodd bynnag, mae cyflawni dwysedd llawn yn profi'n heriol-mae sintro anghyflawn yn gadael mandylledd rhyng-gysylltiedig sy'n tanseilio cryfder a pherfformiad cyrydiad. Mae MIM titaniwm llwyddiannus yn gofyn am ddewis powdr yn ofalus, rhwymo wedi'i optimeiddio, a thriniaethau post gwasgu isostatig poeth.

Effaith Economaidd ac Arwyddocâd Diwydiant

Mae cyrydiad yn gosod baich economaidd syfrdanol yr amcangyfrifir ei fod yn $2.5 triliwn yn flynyddol-sy'n cyfateb i 3.4% o CMC byd-eang. Mae'r ffigur hwn yn cwmpasu costau uniongyrchol gan gynnwys atgyweirio, adnewyddu a chynnal a chadw ar draws y sectorau seilwaith, trafnidiaeth, cyfleustodau a diwydiannol. Mae costau anuniongyrchol yn ychwanegu $552 biliwn arall y flwyddyn trwy golledion cynhyrchiant, oedi ac effeithiau gorbenion.

Mae dadansoddiad diweddar yn awgrymu bod 15-33% o gynhyrchiant dur blynyddol yn disodli deunydd wedi cyrydu, gan gyfrif am 1.6-3.4% o allyriadau CO₂ byd-eang. O dan senarios targed hinsawdd, gallai ailosod dur wedi cyrydu yn unig gynrychioli 4.1-9.1% o gyfanswm yr allyriadau CO₂ erbyn 2030 - nesáu at allyriadau presennol yr Undeb Ewropeaidd cyfan. Mae'r effaith ariannol ac amgylcheddol ddeuol hon yn gwneud ymwrthedd cyrydiad yn ganolog i ymdrechion cynaliadwyedd.

Economeg Atal

Mae astudiaethau'n dangos y gallai gweithredu arferion gorau rheoli cyrydiad sydd ar gael leihau costau byd-eang 15-35%, gan arbed $375-875 biliwn yn flynyddol. Mae'r diwydiant modurol yn enghraifft o weithrediad llwyddiannus: rhwng 1975 a 1999, llwyddodd rheoli cyrydiad cydlynol i sicrhau gostyngiadau cost o 52% trwy breimwyr cyfoethog sinc, paneli corff galfanedig, a thriniaethau cwyr ceudod. Ymhlith y buddion i ddefnyddwyr mae cerbydau'n cynnal cyfanrwydd strwythurol y tu hwnt i 10-15 mlynedd mewn hinsawdd ymosodol.

Mae dadansoddiad cost cylch bywyd yn datgelu bod-defnyddiau sy'n gwrthsefyll cyrydiad, er gwaethaf prisiau cychwynnol uwch, yn aml yn fwy darbodus. Mae tanc dur di-staen sy'n costio 40% yn fwy na dur carbon yn dileu gwaith cynnal a chadw paent, yn ymestyn bywyd gwasanaeth o 15 i 40+ o flynyddoedd, ac yn cynnal purdeb cynnyrch heb halogiad. Mae cyfanswm y gost perchnogaeth yn ffafrio dur di-staen o gryn dipyn mewn cymwysiadau cemegol, bwyd a fferyllol.

Strategaethau a Thechnolegau Amddiffynnol

Systemau Cotio

Mae haenau organig yn creu rhwystrau ffisegol rhwng swbstradau ac amgylcheddau. Mae systemau epocsi modern yn cyflawni gwydnwch 10-20 mlynedd mewn atmosfferau morol. Mae haenau hunan-iachau yn cynnwys micro-gapsiwlau sy'n rhwygo ar ôl eu difrodi, gan ryddhau cyfryngau iachau sy'n polymeru ac yn selio craciau. Mae fformwleiddiadau nanocomposite diweddar gyda chyfansoddion polyanilin a sinc yn dangos effeithlonrwydd hunan-iachau 99.28% ac yn lleihau cyfraddau cyrydiad 450-plyg.

Mae haenau metelaidd yn darparu amddiffyniad rhwystrol neu aberthol. Mae galfaneiddio dip poeth yn defnyddio haenau sinc trwchus sy'n cyrydu'n ffafriol, gan amddiffyn swbstradau dur. Mae trwch cotio sinc o 85-100 micromedr yn darparu amddiffyniad 50-70 mlynedd yn y mwyafrif o amodau atmosfferig. Mae haenau alwminiwm a sinc-alwminiwm yn cynnig perfformiad gwell mewn atmosfferau morol a diwydiannol.

Mae haenau ceramig a thrawsnewid yn creu haenau tenau, ymlynol gyda gwrthiant gwres rhagorol. Mae anodizing alwminiwm yn ffurfio haenau alwminiwm ocsid rheoledig 5-25 micromedr o drwch gydag opsiynau lliw a chaledwch uwch. Mae haenau trosi cromad, sy'n cael eu diddymu'n raddol am resymau amgylcheddol, yn cael eu disodli gan ddewisiadau amgen sy'n seiliedig ar gromiwm a zirconiwm trifalent sy'n darparu perfformiad derbyniol.

Amddiffyniad Cathodig

Mae systemau cerrynt argraffedig yn cymhwyso foltedd DC allanol i wneud y strwythur gwarchodedig yn gathodig yn y gell electrocemegol. Mae piblinellau, tanciau storio, a strwythurau morol yn defnyddio anodau gwasgaredig sy'n gysylltiedig â chywirwyr. Gall systemau sydd wedi'u dylunio'n gywir leihau cyfraddau cyrydiad i lefelau dibwys, gan ymestyn oes asedau ddegawdau y tu hwnt i'r hyn sy'n cyfateb heb ei amddiffyn.

Mae systemau anod aberthol yn atodi anodau magnesiwm, alwminiwm, neu sinc sy'n cyrydu'n ffafriol. Nid oes angen unrhyw bŵer allanol ar y systemau "goddefol" hyn ac maent yn addas ar gyfer piblinellau claddedig, gwresogyddion dŵr, a chyrff cychod. Mae cyfraddau defnyddio anod yn pennu cyfnodau cyfnewid, fel arfer 5-15 mlynedd yn dibynnu ar y galw presennol a màs anod.

Atalyddion Cyrydiad

Mae atalyddion cemegol yn lleihau cyfraddau cyrydiad trwy arsyllu ar arwynebau metel a newid adweithiau electrocemegol. Mae atalyddion anodig yn atal adweithiau ocsideiddio ond mewn perygl o dyllu os yw llai o ddos. Mae atalyddion cathodig yn adweithiau lleihau araf gyda risgiau methiant is. Mae atalyddion ffilmio yn creu rhwystrau hydroffobig sy'n arbennig o effeithiol mewn systemau cynhyrchu olew a nwy.

Mae atalyddion gwyrdd sy'n deillio o echdynion planhigion yn cynnig dewisiadau amgen sy'n gyfeillgar i'r amgylchedd yn lle cromadau traddodiadol a metelau trwm. Mae cyfansoddion a dynnwyd o neem, cassia, a phomgranad yn dangos effeithlonrwydd ataliad 85-95% mewn cymwysiadau piclo asid a dŵr oeri. Mae efelychiadau dynameg moleciwlaidd yn arwain detholiad ac optimeiddio ar gyfer metelau ac amgylcheddau penodol.

Deunyddiau Uwch a Chyfeiriadau'r Dyfodol

Graffen{0}}Gorchuddion Gwell

Mae ychwanegiadau graphene ocsid i haenau polymer yn creu rhwystrau anhydraidd i drylediad ocsigen a dŵr. Mae hyd yn oed llwythiadau 0.5-1.0 y cant pwysau yn gwella metrigau ymwrthedd cyrydiad 2-3 gorchymyn maint. Mae'r strwythur dau ddimensiwn yn darparu llwybrau tryledu arteithiol sy'n arafu diraddiad yn ddramatig. Mae defnydd masnachol yn cyflymu wrth i gostau cynhyrchu ostwng.

AI-Rheoli Cyrydiad a yrrir

Mae algorithmau dysgu peiriant yn prosesu sbectra EIS, mesuriadau trwch cotio, a data amgylcheddol i ragfynegi diraddiad cotio a bywyd gwasanaeth sy'n weddill. Mae amserlennu cynnal a chadw rhagfynegol yn gwneud y gorau o gyfnodau arolygu ac yn atal methiannau annisgwyl. Mae'r farchnad archwilio cotio, gwerth $25.8 biliwn yn 2024, yn integreiddio systemau monitro a yrrir gan AI yn gynyddol.

Aloion Entropi Uchel-

Mae'r aloion aml-elfen hyn yn dangos ymwrthedd cyrydiad eithriadol mewn amgylcheddau eithafol. Mae cyfansoddiadau CoCrFeNi ac AlCoCrFeNi yn ffurfio ffilmiau goddefol sefydlog mewn asidau lle mae aloion confensiynol yn methu. Mae eu cemeg gymhleth a'u cineteg tryledu swrth yn atal cychwyn cyrydiad lleol. Mae ymchwil yn canolbwyntio ar optimeiddio cyfansoddiadau ar gyfer amgylcheddau penodol tra'n cynnal priodweddau mecanyddol.

Cwestiynau Cyffredin

Pa ffactorau sy'n dylanwadu fwyaf ar ymwrthedd cyrydiad deunydd?

Mae cyfansoddiad cemegol, yn enwedig cynnwys cromiwm, molybdenwm, a nicel mewn aloion, yn pennu sefydlogrwydd ffilm goddefol ac ymwrthedd i ymosodiad lleol. Mae ffactorau amgylcheddol gan gynnwys crynodiad clorid, pH, tymheredd, ac argaeledd ocsigen yn effeithio ar ddifrifoldeb cyrydiad. Cyflwr arwyneb o bwys sylweddol-llyfn, ocsid-mae arwynebau rhydd yn goddefol yn haws nag arwynebau garw, halogedig.

Sut ydych chi'n gwella ymwrthedd cyrydiad strwythurau presennol?

Cais cotio yw'r ateb ôl-osod mwyaf cyffredin. Mae paratoi arwynebau trwy ffrwydro sgraffiniol yn dileu cyrydiad presennol ac yn creu proffiliau addas ar gyfer adlyniad cotio. Mae gosodiad amddiffyn cathodig yn amddiffyn strwythurau claddedig neu foddi heb fynediad arwyneb. Mae glanhau cemegol a passivation yn adfer ffilmiau goddefol ar ddur di-staen ar ôl halogi neu weldio.

Pam mae dur gwrthstaen weithiau'n cyrydu?

Mae cyrydiad dur di-staen fel arfer yn deillio o amlygiad clorid sy'n fwy na gwrthiant y radd, cynnwys cromiwm annigonol ar gyfer yr amgylchedd, neu halogiad arwyneb sy'n atal goddefiad priodol. Mae sensiteiddio o weldio amhriodol yn creu ffiniau grawn wedi'u disbyddu cromiwm sy'n agored i ymosodiad. Mae holltau a dyddodion yn creu cemeg ymosodol lleol sy'n chwalu ffilmiau goddefol. Mae dewis gradd sy'n cyfateb i'r amgylchedd penodol yn atal y rhan fwyaf o fethiannau dur di-staen.

Pa mor hir mae amddiffyniad cyrydiad yn para?

Mae hyd amddiffyn yn amrywio'n fawr yn ôl dull ac amgylchedd. Mae haenau organig o safon yn darparu 10-25 mlynedd mewn amlygiad atmosfferig, 5-10 mlynedd mewn trochi. Mae haenau galfanedig yn para 50-70 mlynedd mewn atmosfferau gwledig, 20-30 mlynedd mewn lleoliadau morol. Mae systemau amddiffyn cathodig yn gweithredu am gyfnod amhenodol gyda chynnal a chadw priodol ac ailosod anod. Mae ymwrthedd deunydd cynhenid ​​yn para oes strwythurol y gydran pan gaiff ei ddewis yn iawn ar gyfer yr amgylchedd.
