Yr Wyddgrug # 1, mowld cynhyrchu ffrâm llawn
Mowld teulu 1 + 1 ar gyfer handlen Torch, LS ac RS
gyda • mewnosodiad cyfnewidiol ar gyfer pen fflachlamp ar gyfer LS ac RS
• mewnosodiadau cyfnewidiol ar gyfer Dim A, Dim B a Dim C.
• Mewnosodiadau cyfnewidiol ar gyfer gyda thwll a heb dwll yn yr ardal switsh
Sylwadau:
• Gwasg mowldio: TOYO 150 tunnell
• mowld 2 blât, rhedwr oer crwn llawn, giât ymyl; shutoff rhedwr
• Deunydd:
o Moldbase: dur DME # 2 (AISI 4130) neu P 20 lleol gydag HRc 28 34 neu gyfwerth;
Math AT neu gyfwerth â DME
o Deunydd bloc ceudod: 420 SS wedi'i galedu yn llawn gyda HRc 48-50 neu gyfwerth
o Deunydd bloc craidd: 420 SS wedi'i galedu yn llawn gyda HRc 48-50 neu gyfwerth
• Pinnau ejector; llewys ejector

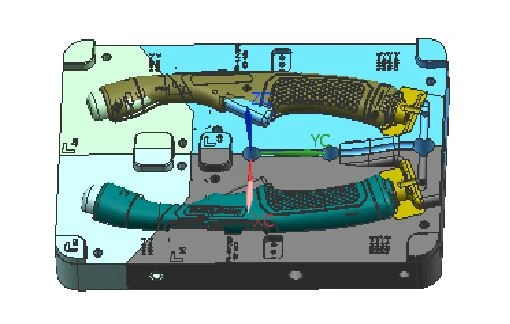

Gweler y llun isod yn dangos giât y mowld

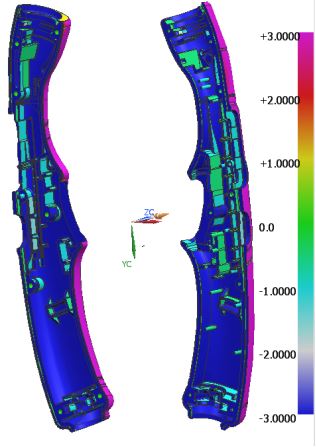

Dadansoddiad Angle Drafft

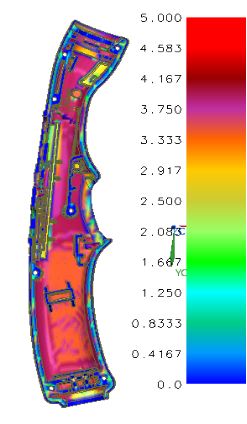

Dadansoddiad Trwch Rhan
Dadansoddiad Trwch Rhan

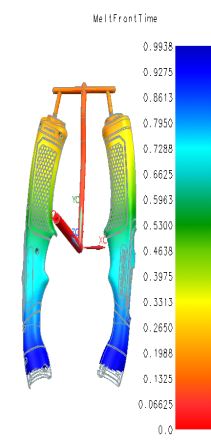

Llif yr Wyddgrug

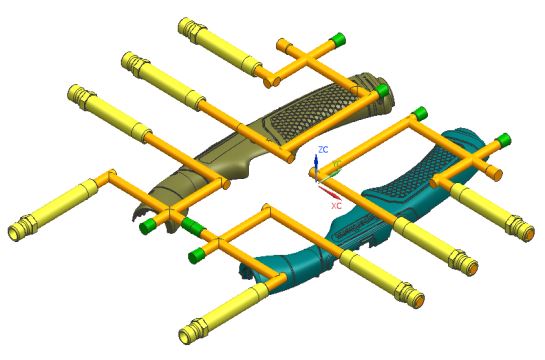

system oeri

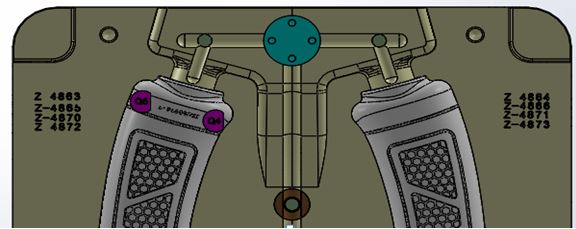

Cynnig engrafiad

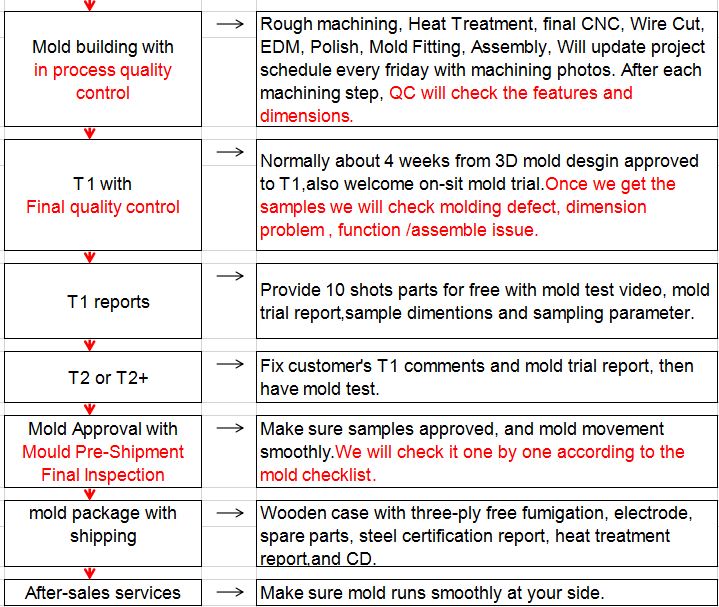

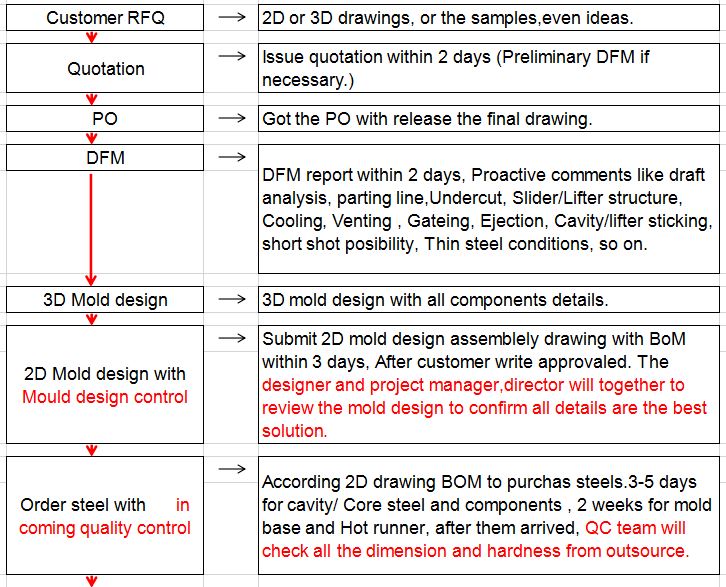

Proses weithio gyda rheolaeth QC
