Beth yw Dwysedd Damcaniaethol?

Mae dwysedd damcaniaethol yn cynrychioli dwysedd cyraeddadwy uchaf deunydd gan dybio trefniant atomig perffaith heb wagleoedd, mandyllau, neu ddiffygion. Mae'n cael ei gyfrifo o ddata crisialogaidd gan ddefnyddio'r fformiwla ρ=(n × M) / (V × NA), lle mae n yn atomau fesul uned gell, M yw màs atomig, V yw cyfaint cell uned, a NA yw rhif Avogadro.

Mae'r cysyniad hwn yn sylfaenol wahanol i ddwysedd mesuredig neu wirioneddol, sy'n cyfrif am -amherffeithrwydd y byd go iawn sy'n lleihau dwysedd deunydd o dan ei uchafswm damcaniaethol.

Deall y Cysyniad Craidd

Mae dwysedd damcaniaethol yn sefydlu'r ffin uchaf ar gyfer pa mor dynn y gall mater bacio ar y lefel atomig. Pan fydd gwyddonwyr deunyddiau yn dylunio cerameg, metelau, neu gyfansoddion, dwysedd damcaniaethol yw eu pwynt cyfeirio-y ddelfryd y maent yn ceisio mynd ati drwy optimeiddio prosesu.

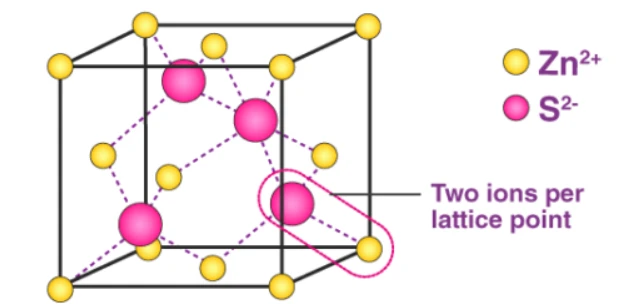

Mae'r cyfrifiad yn dibynnu ar wybodaeth grisialograffig a gafwyd trwy diffreithiant pelydr-X. Trwy fesur paramedrau dellt a nodi'r strwythur grisial, mae ymchwilwyr yn pennu faint o atomau sy'n meddiannu pob cell uned a chyfaint y gell honno. Mae'r gwerthoedd hyn, ynghyd â phwysau atomig o'r tabl cyfnodol, yn cynhyrchu'r dwysedd uchaf damcaniaethol.

Nid yw deunyddiau go iawn byth yn cyrraedd y gwerth damcaniaethol hwn. Mae prosesau gweithgynhyrchu yn cyflwyno diffygion-swyddi gwag lle mae atomau ar goll, dadleoliadau lle mae planau grisial yn cam-alinio, a mandyllau sy'n dal aer neu nwyon eraill. Mae hyd yn oed y deunyddiau o'r ansawdd uchaf yn cyflawni 95-99% o ddwysedd damcaniaethol, gyda'r bwlch yn cynrychioli amherffeithrwydd na ellir ei osgoi.

Mae technegau saernïo deunydd yn effeithio'n uniongyrchol ar ba mor agos y mae cynhyrchion yn cyrraedd dwysedd damcaniaethol.Mae meteleg powdr confensiynol yn cyrraedd 80-90% o werthoedd damcaniaethol, tra gall prosesau datblygedig fel gweithgynhyrchu mowldio chwistrellu metel (MIM) gyflawni dwysedd damcaniaethol o 95-100% trwy sintro a reolir yn ofalus. Mae gwasgu isostatig poeth yn gwthio hyd yn oed yn agosach, weithiau'n cyrraedd 99.5% neu uwch trwy gymhwyso gwres a phwysau ar yr un pryd i gwympo mandylledd gweddilliol.

Dulliau a Fformiwlâu Cyfrifo

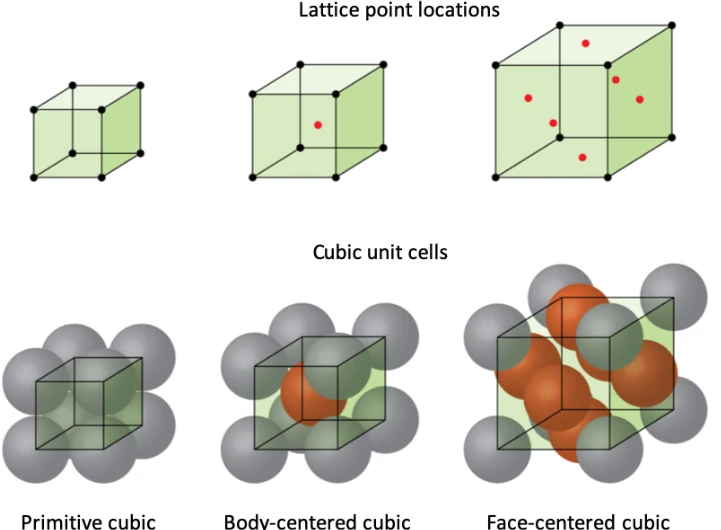

Mae'r fformiwla safonol ar gyfer dwysedd damcaniaethol yn adeiladu o baramedrau celloedd uned. Ar gyfer deunydd crisialog, mae dwysedd damcaniaethol ρth yn hafal i fàs yr holl atomau yn y gell uned wedi'i rannu â chyfaint y gell.

Dadansoddi hyn: lluoswch nifer yr unedau fformiwla fesul cell (Z) â'r pwysau moleciwlaidd (M), yna rhannwch â chynnyrch cyfaint cell uned (Vcell) a rhif Avogadro (6.022 × 10²³). Mae'r fformiwla ρth=(Z × M) / (Vcell × NA) yn berthnasol ar draws yr holl systemau grisial-ciwbig, hecsagonol, orthorhombig, ac eraill.

Cymerwch nicel ocsid fel enghraifft. Mae'r strwythur halen craig yn cynnwys pedair uned fformiwla NiO fesul cell uned giwbig. Màs atomig Nickel yw 58.71 amu, màs ocsigen yw 16.00 amu, gan roi màs fformiwla o 74.71 amu. Gyda pharamedr dellt o 4.176 Å, cyfaint y gell yw (4.176 × 10⁻⁸ cm)³=7.28 × 10⁻²³ cm³. Plygio i mewn i'r fformiwla: ρth=(4 × 74.71) / (7.28 × 10⁻²³ × 6.022 × 10²³)=6.81 g/cm³.

Ar gyfer deunyddiau cyfansawdd, mae dwysedd damcaniaethol yn dilyn rheol cymysgeddau. Mae'r cyfrifiad yn pwyso dwysedd pob cydran yn ôl ei ffracsiwn cyfaint: ρ cyfansawdd=Σ(Vi × ρi), lle mae Vi yn cynrychioli ffracsiwn cyfaint cydran i gyda dwysedd ρi. Mae'r dull hwn yn gweithio ar gyfer-bolymerau wedi'u hatgyfnerthu â ffibr, cyfansoddion matrics metel, a chyfuniadau ceramig.

Mae angen ystyriaeth arbennig ar aloion.Pan fydd elfennau'n ffurfio hydoddiannau solet, cyfrifwch ddwysedd damcaniaethol trwy grynhoi cyfraniadau màs a chyfraniadau cyfaint ar wahân. Ar gyfer aloi deuaidd â chanrannau pwysau w1 a w2, daw'r dwysedd damcaniaethol yn: ρalloy=(w1 + w2) / [(w1/ρ1) + (w2/ρ2)].

Mae offer cyfrifiadurol modern yn symleiddio'r cyfrifiadau hyn. Gall pecynnau meddalwedd fel CrystalMaker a VESTA fewnforio ffeiliau data crisialog a chyfrifo dwysedd damcaniaethol yn awtomatig o wybodaeth strwythurol. Mae cyfrifiadau theori swyddogaethol dwysedd yn rhagfynegi dwyseddau damcaniaethol ar gyfer defnyddiau damcaniaethol cyn iddynt gael eu syntheseiddio.

Perthynas â Mesur Mandylledd

Mae mandylledd yn meintioli'r gofod gwag mewn deunyddiau, ac mae dwysedd damcaniaethol yn darparu'r llinell sylfaen ar gyfer y cyfrifiadau hyn. Mae'r fformiwla fwyaf cyffredin yn mynegi mandylledd fel: P=[1 - (ρmeasured / ρ damcaniaethol)] × 100%.

Mae'r berthynas hon yn gwneud dwysedd damcaniaethol yn anhepgor ar gyfer rheoli ansawdd. Mewn cerameg sintered, mae gweithgynhyrchwyr yn targedu ystodau dwysedd penodol i sicrhau bod eiddo mecanyddol yn bodloni manylebau. Mae rhan ceramig gyda 92% o ddwysedd damcaniaethol yn cynnwys 8% o fandylledd-gwybodaeth hanfodol ar gyfer rhagfynegi cryfder, dargludedd thermol, a athreiddedd.

Mae dull Archimedes yn mesur dwysedd gwirioneddol trwy bwyso samplau yn sych, dirlawn, ac wedi'u trochi mewn dŵr. Mae cymharu'r gwerth mesuredig hwn â dwysedd damcaniaethol yn datgelu mandylledd llwyr. Ar gyfer sampl gyda dwysedd damcaniaethol o 5.60 g/cm³ a ​​dwysedd wedi'i fesur o 5.32 g/cm³, mae'r mandylledd yn hafal i [1 - (5.32/5.60)] × 100%=5.0%.

Materion agored yn erbyn mandylledd caeedig ar gyfer gwahanol gymwysiadau. Mae pycnometry heliwm yn canfod mandyllau rhyng-gysylltiedig yn unig y gall nwy dreiddio iddynt, tra bod porosimetreg ymwthiad mercwri yn nodweddu dosraniadau maint mandwll. Mae'r ddau ddull yn cyfeirio at ddwysedd damcaniaethol i gyfrifo ffracsiynau mandylledd.

Mewn meteleg powdr, mae dwysedd cymharol-cymhareb y dwysedd mesuredig i ddwysedd damcaniaethol-yn gweithredu fel metrig proses sylfaenol. Mae rhannau wedi'u sintro i 95% o ddwysedd cymharol yn perfformio'n wahanol iawn i'r rhai ar 85%. Yn gyffredinol, mae dwyseddau cymharol uwch yn gwella cryfder tynnol, ymwrthedd blinder, a sefydlogrwydd dimensiwn, er y gall dwyseddau uchel iawn gynyddu brau mewn rhai deunyddiau.

Dwysedd Damcaniaethol ynGweithgynhyrchu MIM

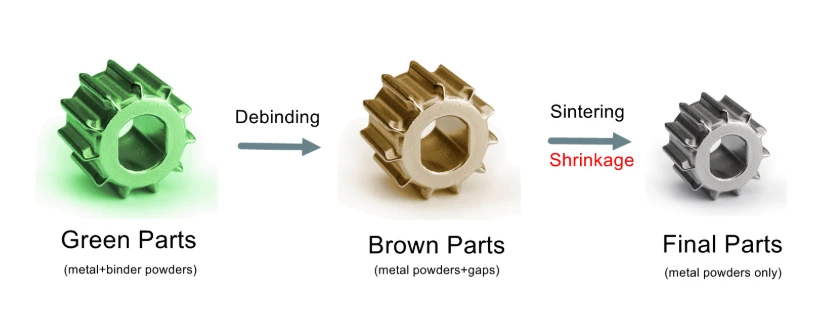

Mae mowldio chwistrellu metel yn dibynnu'n fawr ar dargedau dwysedd damcaniaethol trwy gydol y dilyniant cynhyrchu. Mae'r broses yn dechrau gyda phowdrau metel mân-yn nodweddiadol o dan 20 micron-wedi'u cymysgu â rhwymwyr polymer i greu porthiant. Ar ôl pigiad molding yn ffurfio rhan werdd, debinding cael gwared ar rhwymwyr a sintering ffiwsiau gronynnau metel.

Yn ystod sintro, mae rhannau'n crebachu tua 15-20% ym mhob dimensiwn wrth i ronynnau metel fondio a mandyllau gwympo. Mae prosesau MIM a reolir yn dda yn cyflawni 96-98.5% o ddwysedd damcaniaethol, gan agosáu at briodweddau metel gyr. Mae'r dwysedd cymharol uchel hwn yn esbonio pam y gall cydrannau MIM gyfateb neu ragori ar berfformiad mecanyddol rhannau sydd wedi'u peiriannu'n draddodiadol mewn llawer o gymwysiadau.

Mae sawl ffactor yn dylanwadu ar ddwysedd terfynol gweithgynhyrchu MIM. Mae dosbarthiad maint gronynnau powdr yn effeithio ar effeithlonrwydd pacio-mae powdrau mân gyda dosbarthiadau maint amlfodd yn pacio'n ddwysach. Rhaid optimeiddio tymheredd sintro ac amser dal ar gyfer pob aloi, gan fod sintering annigonol yn gadael mandylledd gweddilliol tra bod sintering gormodol yn achosi twf grawn sy'n gwanhau rhannau.

Mae'r awyrgylch sintro yn chwarae rhan hanfodol. Mae atmosfferau hydrogen yn lleihau ocsidau arwyneb ar ddur di-staen ac aloion eraill, gan hyrwyddo bondio gronynnau yn well. Mae sintro gwactod yn atal ocsidiad metelau adweithiol fel titaniwm. Mae angen atmosfferau argon neu nitrogen ar rai deunyddiau i gyrraedd y dwyseddau targed.

Gall prosesu postio gynyddu dwysedd ymhellach.Mae gwasgu isostatig poeth yn berthnasol i dymheredd a gwasgedd uchel ar yr un pryd, gan gwympo'r mandylledd sy'n weddill i gyrraedd 99-100% o ddwysedd damcaniaethol. Mae'r llawdriniaeth eilaidd hon o fudd i gymwysiadau awyrofod a meddygol lle mae hyd yn oed symiau bach o fandylledd yn peryglu perfformiad neu ddiogelwch.

Mae dewis deunydd mewn gweithgynhyrchu MIM yn ystyried sut mae dwysedd damcaniaethol yn effeithio ar gyfrifiadau crebachu. Mae dylunwyr yn cyfrif am grebachu cyfeintiol yn ystod sintro trwy orbwyso ceudodau llwydni. Mae rhan dur di-staen sy'n targedu dwysedd damcaniaethol 97% yn gofyn am tua 16% o iawndal crebachu llinellol, wedi'i gyfrifo o wraidd ciwb y gymhareb dwysedd.

Cymwysiadau Ar Draws Gwyddor Deunyddiau

Mae dwysedd damcaniaethol yn arwain datblygiad deunyddiau ar draws diwydiannau lluosog. Mewn ymchwil batri, rhaid i ddeunyddiau electrod â chynhwysedd lithiwm damcaniaethol uchel gynnal cywirdeb strwythurol trwy gylchoedd rhyddhau gwefru. Mae gwyddonwyr yn cyfrifo dwyseddau damcaniaethol deunyddiau catod ac anod newydd i ragfynegi perfformiad storio ynni cyn synthesis.

Mae peirianwyr cerameg yn defnyddio dwysedd damcaniaethol i wneud y gorau o amserlenni sintro. Trwy fesur dwysedd ar adegau yn ystod treialon sintro, maent yn mapio sut mae tymheredd ac amser yn effeithio ar ddwysedd. Mae'r data hwn yn datgelu'r amodau gorau posibl sy'n cynyddu dwysedd tra'n lleihau twf grawn ac atal diffygion.

Mae'r diwydiant awyrofod yn pennu dwysedd cymharol lleiaf ar gyfer cydrannau hanfodol diogelwch. Mae llafnau tyrbin, cysylltwyr strwythurol, a rhannau gêr glanio yn aml yn gofyn am ddwysedd cymharol 98% neu uwch i sicrhau ymwrthedd blinder o dan amodau eithafol. Mae dulliau profi nad ydynt yn ddinistriol yn cadarnhau bod rhannau wedi'u gweithgynhyrchu yn bodloni'r gofynion dwysedd hyn.

Mae gweithgynhyrchu ychwanegion wedi gwneud cyfrifiadau dwysedd damcaniaethol yn fwy cymhleth ac yn bwysicach. Mae ymasiad gwely powdr laser a thoddi trawst electron yn creu rhannau fesul haen, gyda pharamedrau prosesu yn effeithio'n sylweddol ar ddwysedd terfynol. Mae ymchwilwyr yn nodweddu deinameg pwll toddi, cyfraddau oeri, ac adlyniad haen i ddeall sut mae newidynnau proses yn dylanwadu ar y bwlch rhwng dwysedd damcaniaethol a dwysedd a gyflawnwyd.

Mae bioddeunyddiau yn cyflwyno ystyriaethau dwysedd unigryw.Mae sgaffaldiau peirianneg meinwe asgwrn yn ymgorffori mandylledd rheoledig yn fwriadol-yn nodweddiadol 60-80%-i hyrwyddo ymdreiddiad celloedd a fasgwlaidd. Serch hynny, mae dylunwyr yn cyfrifo dwysedd damcaniaethol y deunydd sgaffald ei hun i bennu faint o fandylledd sy'n deillio o'r bensaernïaeth arfaethedig yn erbyn diffygion anfwriadol.

Mae defnyddiau cyfansawdd yn gofyn am gyfrifiadau dwysedd damcaniaethol ar raddfeydd lluosog. Mae gan y deunydd matrics ei ddwysedd damcaniaethol ei hun, mae gan ffibrau atgyfnerthu eu rhai hwy, ac mae gan y system gyfansawdd ddwysedd a ragwelir yn seiliedig ar ffracsiynau cyfaint. Mae cymharu dwysedd cyfansawdd wedi'i fesur â rhagfynegiadau damcaniaethol yn datgelu problemau gweithgynhyrchu fel camlinio ffibr, rhanbarthau cyfoethog o ran resin, neu ffurfio gwagleoedd.

Damcaniaethol vs Dwysedd Gwirioneddol

Mae'r anghysondeb rhwng dwysedd damcaniaethol a gwirioneddol yn deillio o egwyddorion sylfaenol gwyddor deunyddiau. Mae crisialau'n cynnwys diffygion pwynt-swyddi gwag a rhyng-raniadau sy'n tarfu ar drefniant atomig perffaith. Mae gan hyd yn oed grisialau sengl sy'n cael eu tyfu gyda gofal eithafol grynodiadau diffyg o 10⁻⁶ i 10⁻⁴, sy'n ddigon i leihau dwysedd islaw gwerthoedd damcaniaethol yn fesuradwy.

Mae ffiniau grawn mewn deunyddiau amlgrisialog yn cyfrannu at leihau dwysedd ychwanegol. Mae'r trefniadau atomig ar ffiniau grawn yn llai trefnus nag o fewn grawn, gan greu rhanbarthau o ddwysedd lleol is. Mae gan ddeunyddiau â meintiau grawn mân fwy o arwynebedd ffin grawn, a all leihau dwysedd cyffredinol ychydig wrth wella cryfder trwy effaith y Neuadd-Petch.

Mandylledd a achosir gan brosesu yw'r bwlch mwyaf rhwng dwysedd damcaniaethol a dwysedd gwirioneddol ar gyfer y rhan fwyaf o ddeunyddiau gweithgynhyrchu. Mae prosesau castio yn dal swigod nwy, mae cywasgiad powdr yn gadael bylchau rhyng-ronyn, ac mae oeri cyflym yn creu mandylledd crebachu. Mae gan bob dull gweithgynhyrchu ddosraniadau mandylledd nodweddiadol y mae gwyddonwyr deunyddiau yn eu nodweddu ac yn gweithio i'w lleihau.

Mae tymheredd a phwysau yn effeithio ar fesuriadau dwysedd.Mae'r rhan fwyaf o ddwysedd damcaniaethol yn cael eu cyfrifo ar amodau safonol (25 gradd ) , ond mae deunyddiau go iawn yn ehangu gyda gwresogi . Mae cyfernod ehangu thermol yn pennu faint o ddwysedd sy'n lleihau wrth i dymheredd godi. Ar dymheredd gwasanaeth uchel, mae'r bwlch rhwng dwysedd damcaniaethol tymheredd ystafell a dwysedd gwirioneddol yn ehangu.

Mae elfennau aloi ac amhureddau yn newid dwysedd o werthoedd delfrydol. Mae cryfhau datrysiad solet yn fwriadol yn ychwanegu atomau o wahanol feintiau i'r dellt grisial, gan ystumio'r strwythur perffaith. Mae'r ystumiadau hyn yn effeithio ar baramedrau dellt a phacio atomig, gan newid cyfrifiadau dwysedd damcaniaethol a chreu gwyriadau oddi wrth werthoedd elfen pur.

Mae dadffurfiad plastig yn cynyddu dwysedd dadleoliad, ac mae afleoliadau'n cynrychioli aflonyddwch i drefn grisialog berffaith. Mae metelau a weithir yn oer iawn-yn cynnwys dwyseddau dadleoli o 10¹⁴ i 10¹⁶ y cm², gan greu diffyg dwysedd mesuradwy o gymharu â deunydd anelio o'r un cyfansoddiad.

Technegau Mesur a Dilysu

Mae diffreithiant pelydr X-yn darparu'r data crisialogaidd sydd ei angen i gyfrifo dwysedd damcaniaethol. Trwy ddadansoddi patrymau diffreithiant, mae ymchwilwyr yn pennu paramedrau dellt gyda thrachywiredd yn well na 0.001 Å. Mae'r cywirdeb hwn yn trosi i gyfrifiadau dwysedd damcaniaethol o fewn 0.1% ar gyfer strwythurau crisial â nodweddion da.

Ar gyfer dilysu arbrofol, mae dull Archimedes yn cynnig y mesuriad dwysedd mwyaf syml. Mae samplau'n cael eu pwyso mewn aer (mdry), yna'n dirlawn yn llawn â dŵr a'u pwyso mewn daliant mewn dŵr (wedi'i gynhyrfu) ac mewn aer tra'n wlyb (mwet). Mae dwysedd yn hafal i mdry / (mwet - msuspended), lle tybir bod dwysedd dŵr yn 1.00 g/cm³ ar dymheredd ystafell.

Mae pycnometry heliwm yn mesur dwysedd ysgerbydol trwy ddefnyddio nwy heliwm i archwilio'r cyfaint solet tra'n eithrio mandylledd agored. Mae'r dechneg yn rhoi pwysau ar siambr sampl sy'n cynnwys y deunydd, yna'n ei gysylltu â siambr gyfeirio o gyfaint hysbys. Mae newidiadau pwysau yn dilyn cyfraith Boyle, gan ddatgelu cyfaint y defnydd solet. Mae rhannu màs y sampl â chyfaint solet yn rhoi dwysedd ysgerbydol, a ddylai gydweddu'n agos â'r dwysedd damcaniaethol os nad oes llawer o fandylledd caeëdig yn bodoli.

Mae pycnometry ehangu nwy yn ymestyn i nwyon eraill ar wahân i heliwm. Mae pycnometreg nitrogen yn gweithio'n dda ar gyfer llawer o ddeunyddiau, er bod maint moleciwlaidd bach heliwm yn ei gwneud hi'n well i dreiddio mandyllau cul i fesur cyfaint solet gwirioneddol. Mae pycnometers manwl gywir yn adrodd ar ddwysedd i bum lle degol, gan alluogi canfod cyfansoddiad cynnil neu amrywiadau strwythurol.

Mae dadansoddiad delwedd yn meintioli mandylledd mewn dau a thri dimensiwn.Mae microsgopeg optegol o drawsdoriadau caboledig yn datgelu ffracsiynau arwynebedd mandwll sy'n brasamcanu ffracsiynau cyfaint. Mae sganio microsgopeg electron yn darparu datrysiad uwch ar gyfer mandyllau nanoraddfa. Mae tomograffeg gyfrifiadurol pelydr X yn creu adluniadau 3D sy'n dangos rhwydweithiau mandwll mewnol heb ddinistrio samplau.

Mae porosimetreg ymwthiad mercwri yn nodweddu dosraniadau maint mandwll wrth fesur dwysedd. Mae'r dechneg yn cymhwyso pwysau cynyddol uwch i orfodi mercwri i fandyllau llai, gan gofnodi cyfaint ymwthiol yn erbyn gwasgedd. Mae dadansoddiad yn cynhyrchu dosbarthiad maint mandwll, cyfanswm cyfaint mandwll, a dwysedd swmp. Mae cymharu dwysedd swmp â dwysedd damcaniaethol yn mesur cyfanswm mandylledd gan gynnwys mandyllau agored a chaeedig sy'n hygyrch i fercwri.

Ystyriaethau a Chyfyngiadau Uwch

Mae cyfrifiadau dwysedd damcaniaethol yn rhagdybio crisialau perffaith ar sero absoliwt heb unrhyw ddirgryniadau thermol. Mae gan grisialau go iawn ar dymheredd cyfyngedig atomau'n dirgrynu o amgylch safleoedd cydbwysedd, gan greu ehangiad effeithiol sy'n lleihau dwysedd. Mae tymheredd Debye yn nodweddu'r effaith-mae deunyddiau â thymheredd Debye uchel (fel diemwnt) yn dangos ychydig iawn o ehangiad thermol, tra bod y rhai â thymheredd Debye isel yn ehangu'n fwy sylweddol.

Mae non{0}}stoichiometreg yn cymhlethu dwysedd damcaniaethol ar gyfer cyfansoddion fel FeO (wüstite), sy'n bodoli dros ystod cyfansoddiad o Fe₀.₈₄O i Fe₀.₉₅O. Mae ocsigen gormodol yn creu swyddi gwag catation sy'n lleihau dwysedd islaw'r gwerth a gyfrifir ar gyfer FeO perffaith. Rhaid i ymchwilwyr bennu cyfansoddiad gwirioneddol yn ofalus cyn cyfrifo dwysedd damcaniaethol.

Mae deunyddiau amorffaidd yn cyflwyno heriau sylfaenol. Heb-drefn grisialaidd ystod hir, nid oes cell uned ar gyfer cyfrifiadau traddodiadol. Ar gyfer gwydrau a metelau amorffaidd, mae "dwysedd damcaniaethol" weithiau'n cyfeirio at ddwysedd y cyfnod crisialog cyfatebol, er bod gan y strwythur amorffaidd fel arfer ddwysedd 1-3% yn is oherwydd pacio atomig llai effeithlon.

Mae deunyddiau anisotropig yn cymhlethu pethau ymhellach.Mae gan grisialau â chymesuredd anciwbig briodweddau -ddibynnol ar gyfeiriad, ac mae dwysedd damcaniaethol yn cynrychioli cyfartaledd dros bob cyfeiriadedd. Mae deunyddiau amlgrisialog gweadog iawn lle mae grawn yn fwy ffafriol yn gallu dangos dwyseddau mesuredig yn amrywio gyda chyfeiriadedd sampl os yw mandylledd neu raddiant cyfansoddiadol yn alinio â gwead.

Mae effeithiau cwantwm yn dod yn berthnasol ar ddimensiynau nanoraddfa. Mae gan nanoronynnau ynni arwyneb uwch na deunyddiau swmp, a allai effeithio ar safleoedd atomig cydbwysedd ac felly dwysedd. Rhaid i fframweithiau damcaniaethol ar gyfer deunyddiau nanocrystalline gyfrif am y ffracsiwn sylweddol o atomau sy'n byw ar ffiniau ac arwynebau grawn.

Mae rhagfynegiad cyfrifiadol o ddwysedd damcaniaethol ar gyfer defnyddiau newydd yn dibynnu ar ffwythiannau cydberthynas cyfnewid cywir mewn damcaniaeth ffwythiant dwysedd. Mae gwahanol swyddogaethau (LDA, GGA, swyddogaethau hybrid) yn rhagweld paramedrau dellt ychydig yn wahanol ac felly dwyseddau damcaniaethol gwahanol. Mae dilysu arbrofol yn parhau i fod yn hanfodol pan fydd rhagfynegiadau cyfrifiannol yn llywio dyluniad deunyddiau.

Cwestiynau Cyffredin

Pam mae dwysedd damcaniaethol yn bwysig mewn peirianneg deunyddiau?

Mae dwysedd damcaniaethol yn sefydlu'r meincnod ar gyfer gwerthuso ansawdd gweithgynhyrchu a gwneud y gorau o amodau prosesu. Mae'n galluogi cyfrifo lefelau mandylledd sy'n effeithio'n uniongyrchol ar briodweddau mecanyddol, dargludedd thermol, a nodweddion perfformiad eraill. Heb wybod dwysedd damcaniaethol, ni all peirianwyr feintioli pa mor effeithiol y mae prosesu yn trosi powdrau neu ragflaenyddion yn gydrannau cwbl drwchus.

A all unrhyw ddeunydd gyflawni dwysedd damcaniaethol 100%?

Nid oes unrhyw ddeunydd yn cyrraedd union ddwysedd damcaniaethol 100% o dan amodau arferol. Mae hyd yn oed grisialau sengl a dyfir gyda gofal eithriadol yn cynnwys diffygion pwynt ar dymheredd cyfyngedig oherwydd cydbwysedd thermodynamig. Gall gwasgu isostatig poeth agosáu at 99.9% o ddwysedd damcaniaethol trwy gwympo bron pob mandylledd, ond mae crisialau rhydd o ddiffyg perffaith yn parhau i fod yn anghyraeddadwy ar gyfer deunyddiau swmp ar dymheredd uwchlaw sero absoliwt.

Sut mae dwysedd damcaniaethol yn wahanol rhwng metelau pur ac aloion?

Mae gan fetelau pur ddwysedd damcaniaethol syml wedi'u cyfrifo o'u strwythur grisial a'u màs atomig. Mae angen cyfartaleddu pwysol ar aloion yn seiliedig ar gyfansoddiad a rhaid iddynt ystyried a yw elfennau'n ffurfio hydoddiannau solet neu gamau ar wahân. Mewn aloion hydoddiant solet, mae paramedrau dellt yn newid gyda chyfansoddiad yn dilyn cyfraith Vegard neu berthnasoedd tebyg, sy'n gofyn am gyfansoddiad-cyfrifiadau dwysedd damcaniaethol penodol yn hytrach na rhyngosod syml.

Beth sy'n achosi'r gwyriad mwyaf rhwng dwysedd damcaniaethol a dwysedd gwirioneddol?

Mae prosesu{0}}mandylledd a achosir gan brosesu fel arfer yn creu'r bwlch mwyaf rhwng dwysedd damcaniaethol a dwysedd mesuredig. Mae deunyddiau sintered, castiau, a rhannau a weithgynhyrchir yn ychwanegyn yn cynnwys bylchau sy'n amrywio o nanometrau i filimetrau yn dibynnu ar y broses. Gall y ffracsiwn mandylledd hwn gyrraedd 5-20% mewn deunyddiau a brosesir yn gonfensiynol, sy'n llawer uwch na'r gwyriadau is-ganran a achosir gan ddiffygion pwynt, ffiniau grawn, neu ehangiad thermol.

Ffynonellau Data

Pynciau ScienceDirect - Trosolwg Dwysedd Damcaniaethol (sciencedirect.com)

ResearchGate - Dulliau Cyfrifo Dwysedd Damcaniaethol (researchgate.net)

Geirfa Dechnegol Bodycote (bodycote.com)

Ymchwil Deunyddiau Virginia Tech (vtechworks.lib.vt.edu)

Cynhyrchion Powdwr Uwch - Data Technegol Proses MIM (advancedpowderproducts.com)

Meteleg Powdwr GKN - Mowldio Chwistrellu Metel (gknpm.com)

Safonau Mesur Dwysedd - ASTM International

Cysylltiadau Mewnol a Argymhellir

Canllaw Proses Gweithgynhyrchu MIM

Hanfodion Meteleg Powdwr

Technegau Nodweddu Deunyddiau

Optimeiddio Proses Sintro

Rheoli Ansawdd mewn Gwneuthuriad Metel
