Rhaglennu CNC yn seiliedig ar feddalwedd UG ar gyfer gweithgynhyrchu rhannau wedi'u mowldio â chwistrelliad
Technegau gweithgynhyrchu uwch ar gyfer cydrannau mowld manwl gan ddefnyddio systemau CAD/CAM modern
Mae gweithgynhyrchu cynhyrchion wedi'u mowldio â chwistrelliad wedi dod yn fwyfwy soffistigedig wrth integreiddio systemau meddalwedd CAD/CAM datblygedig fel UG (Unigraffeg). Mae'r canllaw cynhwysfawr hwn yn archwilio'r prosesau a'r methodolegau sylfaenol sy'n gysylltiedig â rhaglennu CNC ar gyfer cydrannau wedi'u mowldio â chwistrelliad, gan ganolbwyntio'n benodol ar gynhyrchu electrodau ceudod ar gyfer mowldiau blwch sebon wedi'u mowldio â chwistrelliad. Mae deall y prosesau hyn yn hanfodol ar gyfer gweithgynhyrchu llwydni modern, yn enwedig wrth i gynhyrchion wedi'u mowldio â chwistrelliad barhau i ddominyddu cynhyrchu nwyddau defnyddwyr ar draws amrywiol ddiwydiannau.

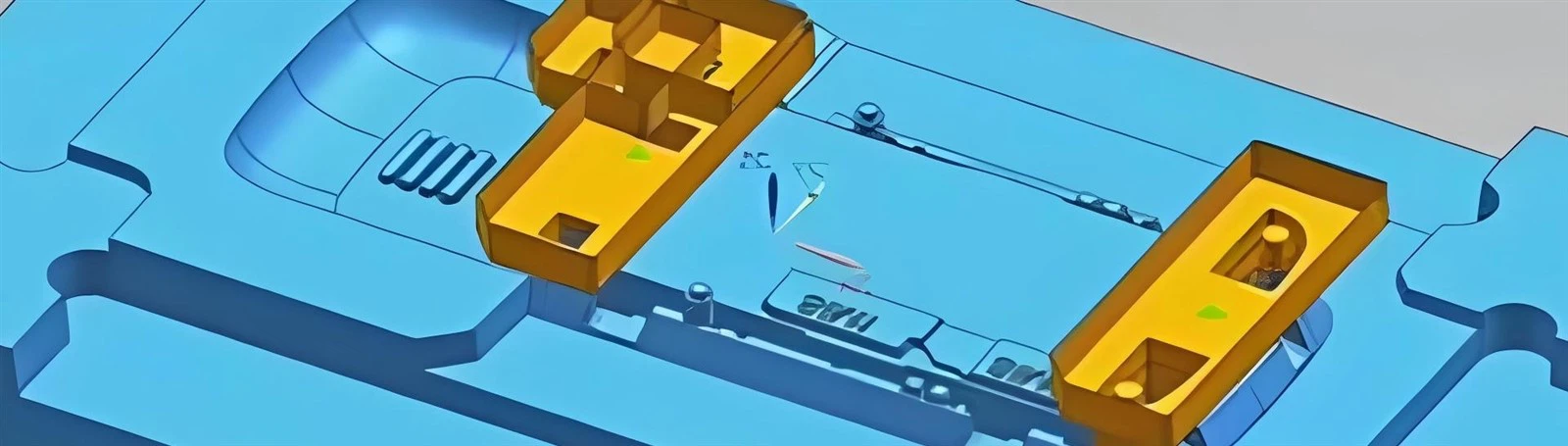

Mae cynhyrchu cynhyrchion wedi'u mowldio chwistrelliad ansawdd uchel - yn dibynnu'n fawr ar ddylunio a gweithgynhyrchu ceudod manwl gywirdeb. Wrth archwilio strwythur electrod ceudod y blwch sebon, rydym yn arsylwi bod wyneb allanol cynhyrchion wedi'u mowldio â chwistrelliad yn cael ei ffurfio'n uniongyrchol gan geudod y mowld, gan olygu bod angen gofynion gorffen arwyneb eithriadol o uchel.
Mae'r dyluniad ceudod ar gyfer y gydran mowldiedig chwistrelliad benodol hon yn cynnwys tri thafluniad main ar y gwaelod, gydag isafswm radiws cornel R o 0.765mm. Mae'r cyfyngiadau geometrig hyn yn cyflwyno heriau sylweddol na ellir mynd i'r afael â nhw trwy ddulliau torri mecanyddol uniongyrchol yn unig, sy'n gofyn am ddylunio electrod arbenigol ar gyfer gweithrediadau glanhau cornel EDM (peiriannu rhyddhau trydanol).
Mae cymhlethdod geometregau rhan wedi'i fowldio â chwistrelliad yn aml yn gofyn am atebion gweithgynhyrchu arloesol. Yn yr achos hwn, mae'r arwyneb sy'n gwahanu ceudod yn ymgorffori cornel amgrwm gyda R1.35mm a chornel ceugrwm gyda R3.065mm o dan y llinell wahanu, y ddau yn gofyn am electrodau pwrpasol ar gyfer glanhau cornel.
Mae nodweddion dimensiwn ceudodau wedi'u mowldio â chwistrelliad yn cyflwyno heriau unigryw ar gyfer dewis offer a chynllunio prosesau. Byddai peiriannu manwl gywirdeb uniongyrchol y ceudod yn cyfyngu diamedr offer i uchafswm o 6mm, gan arwain at wisgo gormodol o offer, ansawdd gorffeniad arwyneb dan fygythiad, ac anallu i gynnal cywirdeb dimensiwn sy'n hanfodol ar gyfer rhannau wedi'u mowldio â chwistrelliad.
At hynny, mae'r tri thafluniad cul a dwfn ar y gwaelod yn gofyn am ddyluniad electrod ar wahân ar gyfer prosesu effeithlon. Er mwyn lleihau amser prosesu EDM wrth gynnal y safonau ansawdd a ddisgwylir mewn cynhyrchion wedi'u mowldio â chwistrelliad gweithgynhyrchu, rhaid i beiriannu garw gyda offer diamedr bach - ragflaenu'r gweithrediadau peiriannu rhyddhau trydanol.

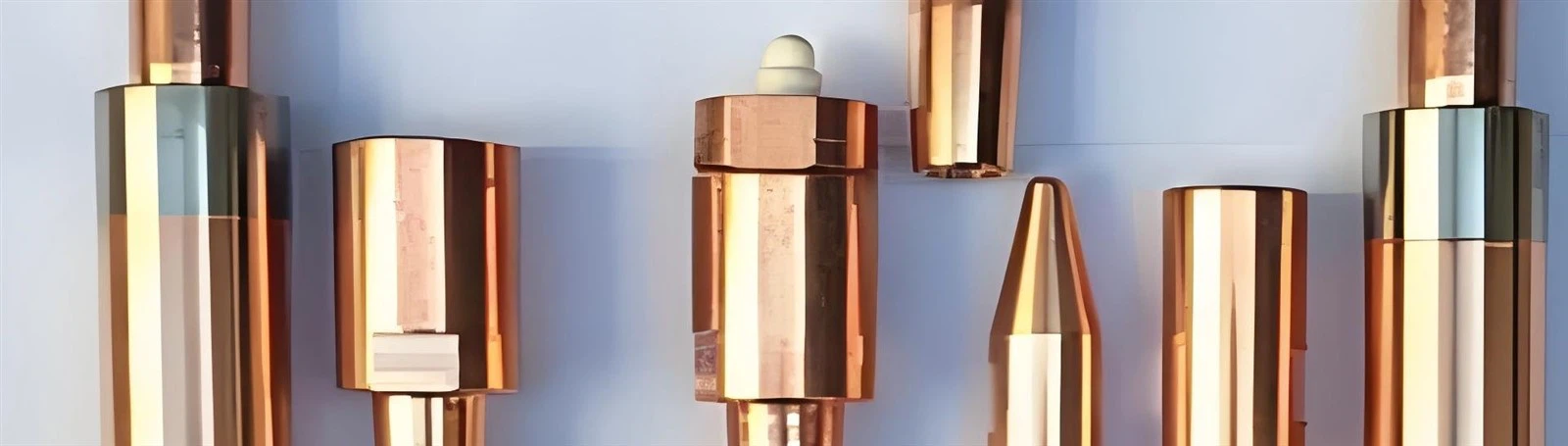

Dadansoddiad proses weithgynhyrchu ar gyfer cydrannau wedi'u mowldio â chwistrelliad
Mae cynhyrchu electrodau ar gyfer rhannau wedi'u mowldio â chwistrelliad yn gofyn am ansawdd gorffeniad arwyneb eithriadol oherwydd trosglwyddo nodweddion arwyneb yn uniongyrchol i'r cynhyrchion wedi'u mowldio â chwistrelliad terfynol. Mae'r cymhlethdod strwythurol, a nodweddir gan drawsnewidiadau cornel llyfn rhwng arwynebau â radiws arc bach, yn cyflwyno sawl her weithgynhyrchu y mae'n rhaid mynd i'r afael yn systematig.
"Mae ansawdd arwyneb ceudodau mowld yn dylanwadu'n uniongyrchol ar briodweddau esthetig a swyddogaethol cynhyrchion wedi'u mowldio â chwistrelliad, gyda gwerthoedd garwedd arwyneb yn is na RA 0.8 μm yn hanfodol ar gyfer cyflawni drych - gorffen arwynebau gorffen mewn cynhyrchion defnyddwyr. Strategaethau Cam Uwch yn ymgorffori ar yr arwynebedd amrywiol}} dulliau peiriannu. "
- Zhang et al., 2023, International Journal of Advanced Manufacturing Technology
Doi: 10.1007/s00170-023-11234-8, https://link.springer.com/article/10.1007/s00170-023-11234-8
Heriau gweithgynhyrchu allweddol
Cyflawni Lleiafswm Radiws Cornel R o 0.765mm ar dafluniadau bach
Cynnal cyfanrwydd gorffeniad arwyneb ar gyfer trosglwyddo EDM
Amddiffyn arwynebau gwahanu yn ystod peiriannu rhyddhau trydanol
Cydbwyso effeithlonrwydd â manwl gywirdeb mewn dau strwythur ceudod -
Datrysiadau Peirianneg
Estyniad electrod 5.0mm i lawr ar hyd z - echel i'w amddiffyn
Deuol - Strategaeth Electrode: garw (bwlch -0.2mm) a manwl gywirdeb (bwlch -0.1mm)
Dull peiriannu blaengar gyda dewis offer yn briodol
Rheoli Lwfansau Strategol trwy gydol y camau gweithgynhyrchu
Yr her fwyaf arwyddocaol wrth weithgynhyrchu electrodau ar gyfer cydrannau wedi'u mowldio â chwistrelliad yw cyflawni'r radiws cornel lleiaf o 0.765mm yn y tri thafluniad bach. Mae'r cyfyngiadau geometrig hyn yn arbennig o hanfodol gan eu bod yn effeithio'n uniongyrchol ar ymarferoldeb ac estheteg y cynhyrchion wedi'u mowldio â chwistrelliad terfynol. Gellir mynd i'r afael â'r tri rhic bach cyfatebol, er nad oes ganddynt unrhyw ofynion dyfnder penodol a pheidio â effeithio ar ganlyniadau prosesu EDM, gyda hyblygrwydd yn y broses cynhyrchu arwyneb atgyweirio.
Ymchwil Peiriannu Uwch
Mae datblygiadau diweddar mewn peiriannu cyflymder - uchel ar gyfer cynhyrchu electrod wedi dangos y gall cyflymderau gwerthyd optimized a chyfraddau bwyd anifeiliaid wella ansawdd arwyneb yn sylweddol wrth leihau amser cynhyrchu. "Mae systemau rheoli cyfradd bwyd anifeiliaid addasol mewn canolfannau peiriannu CNC wedi dangos gwelliant o 27% ym mywyd yr offer wrth brosesu electrodau copr ar gyfer mowldiau pigiad, wrth gynnal goddefiannau dimensiwn critigol o fewn ± 0.002mm."
- Miller, T. et al., 2022, Journal of Manufacturing Science and Engineering
Doi: 10.1115/1.4054217, https://asmedigitalcollection.asme.org/manufacturingscience/article/144/8/081006/11126785/Adaptive== (811preczation =
Methodoleg Rhaglennu CNC ar gyfer Gweithgynhyrchu Mowldio Mowldio Chwistrellu
Mae'r paratoad peiriannu CNC ar gyfer electrodau mowld wedi'u mowldio â chwistrelliad yn dechrau gyda pharatoi deunydd gan ddefnyddio llif band i dorri bylchau copr porffor sy'n mesur 135mm × 105mm × 40mm. Mae prosesu cychwynnol yn cynnwys peiriannu manwl gywirdeb yr arwyneb gwaelod ar beiriant melino confensiynol, ac yna drilio a thapio pedwar twll edau M12 yn wyneb gwaelod y rhan.
Mae'r rhain yn gweithredu fel pwyntiau mowntio ar gyfer sicrhau'r darn gwaith i dwll - plât clampio arae gan ddefnyddio sgriwiau, sydd wedyn wedi'i osod ar y tabl peiriant CNC gan ddefnyddio clampiau. Mae natur feddal deunydd copr porffor yn hwyluso peiriannu, gan ganiatáu defnyddio offer dur cyflymder cyflym - gyda chyflymder gwerthyd uchel a chyfraddau bwyd anifeiliaid, wedi'u hategu gan gymhwysiad hylif torri priodol.
Mae'r cam peiriannu manwl ar gyfer cynhyrchu electrod wedi'i fowldio â chwistrelliad yn gofyn am offer torri newydd i sicrhau'r ansawdd arwyneb gorau posibl.
Gweithrediadau peiriannu bras ar gyfer electrodau ceudod wedi'u mowldio â chwistrelliad
Manylebau offer
φ16 fflat - gwaelod pedwar - ffliwt uchel - torrwr dur cyflymder
Paramedrau Torri
Cyfradd porthiant: 800mm/min
Cyfradd plymio: 500mm/min
Cyfradd Tynnu: 2000mm/min
Cyflymder gwerthyd: 1000R/min
Gosodiadau Dyfnder
Dyfnder lleiaf: 17.5mm
Dyfnder uchaf: -5.0mm
Z - Cam: 0.35mm y pas
Lwfans: 0.3mm
Mae'r gweithrediad garw cychwynnol yn cyflogi fflat φ16 - gwaelod pedwar - ffliwt uchel - torrwr dur cyflymder gan ddefnyddio llwybrau offer melino poced arwyneb 3D ar gyfer peiriannu arwyneb electrod ceudod arwyneb garw. Mae'r dull systematig hwn yn sicrhau tynnu deunydd yn effeithlon wrth ddiogelu'r cyfanrwydd sy'n ofynnol ar gyfer gweithgynhyrchu cydrannau wedi'u mowldio â chwistrelliad.
Mae'r gweithrediad dilynol yn parhau gyda'r fflat φ16 - gwaelod uchel - Offeryn dur cyflymder, gan weithredu llwybrau offer peiriannu cyfuchlin 2D ar gyfer peiriannu garw amlinellol gwag. Mae lwfansau peiriannu wedi'u gosod ar 0.3mm i gyfeiriadau x ac y, gyda 0.0mm i'r cyfeiriad z. Mae gosodiadau dyfnder absoliwt yn nodi brig y stoc ar -5.0 a dyfnder ar -10.0, gyda chamau torri bras o 0.5mm y pas. Mae'r paramedrau hyn wedi'u optimeiddio ar gyfer gofynion penodol cynhyrchu electrod wedi'i fowldio â chwistrelliad.
Semi - Gweithrediadau Gorffen ar gyfer Cydrannau wedi'u Mowldio Chwistrelliad
Mae'r cam gorffen semi - yn cyflogi fflat φ16 - gwaelod uchel - Offeryn dur cyflymder gyda llwybrau offer peiriannu cyfuchlin Z yn gorffen arwyneb ar gyfer proffil wyneb electrod semi - yn gorffen. Gan weithredu gyda lwfans peiriannu 0.0mm, mae paramedrau dyfnder yn gosod isafswm dyfnder ar 17.0mm a'r dyfnder uchaf ar 0.0mm, gyda'r uchafswm z - Cyfeiriad Cam - i lawr o 0.2mm. Mae'r gweithrediad canolraddol hwn yn pontio'r bwlch rhwng peiriannu garw a gorffen yn derfynol, sy'n hanfodol ar gyfer cyflawni'r ansawdd arwyneb y mae cynhyrchion wedi'u mowldio â chwistrelliad yn ei fynnu.
Yna gweithredir fflat φ16 newydd - gwaelod uchel - teclyn dur cyflymder ar gyfer llwybrau offer peiriannu cyfuchlin 2D i beiriannu proffil wyneb uchaf yr electrod yn Z-5.0mm wrth orffen yr arwyneb graddnodi ar yr un pryd. Mae lwfansau peiriannu wedi'u ffurfweddu ar -0.1mm ar gyfer cyfarwyddiadau X ac Y a 0.0mm ar gyfer cyfeiriad Z.
Mae'r gweithrediad parhaus yn defnyddio'r offeryn gwaelod φ16 fflat - gyda llwybrau offer peiriannu cyfuchlin 2D ar gyfer peiriannu proffil canoli'r gwag yn fanwl gywir. Mae pob lwfans peiriannu cyfeiriadol (x, y, a z) wedi'u gosod i 0.0mm, gyda gosodiadau dyfnder absoliwt yn gosod ar frig y stoc ar -5.0 a dyfnder ar -10.0, gan ddefnyddio camau torri garw 2.0mm. Mae'r llawdriniaeth hon yn sefydlu'r union gyfeiriadau geometrig sy'n hanfodol ar gyfer cywirdeb ceudod wedi'i fowldio â chwistrelliad.
Gweithrediadau gorffen manwl gywirdeb ar gyfer electrodau mowld wedi'u mowldio chwistrelliad
Mae'r cam gorffen manwl gywirdeb yn cyflwyno melin ddiwedd φ12r6 - gan weithredu llwybrau offer melino cyfochrog ar gyfer peiriannu manwl gywirdeb arwyneb electrod ceudod. Mae paramedrau dyfnder yn sefydlu isafswm dyfnder ar 17.5mm a'r dyfnder uchaf ar 0.0mm, gyda lwfans peiriannu -0.1mm, pellter cam torri 0.15mm, ac ongl beiriannu 45 gradd.
Mae'r paramedrau hyn wedi'u optimeiddio'n benodol ar gyfer gofynion gorffen wyneb gweithgynhyrchu cynhyrchion wedi'u mowldio â chwistrelliad.
Oherwydd cyfyngiadau mewn gosodiadau lwfans negyddol ar gyfer offer gwaelod gwastad - mewn wyneb yn gorffen yn gyson Zpaths cyfuchlin z, tarw φ12r0.1 {- torrwr trwyn (gan ddefnyddio φ12 fflat - mache dur isafswm {enterse} israddol ar gyfer y dibyn dur isradd arwynebau radiws. Mae'r dechneg hon yn aml yn cael ei defnyddio mewn cymwysiadau peiriannu cyfuchlin Z cyson ar gyfer gweithgynhyrchu mowld wedi'u mowldio â chwistrelliad. Yn gweithredu gyda - lwfans peiriannu 0.1mm, gosodiadau dyfnder absoliwt yn gosod isafswm dyfnder ar 6.1mm a'r dyfnder uchaf ar - 0.1mm, gyda'r cyfeiriad z uchaf yn camu i lawr o 0.05mm.
Peiriannu manwl ar gyfer nodweddion ceudod wedi'u mowldio â chwistrelliad
Mae'r cam peiriannu manwl yn dechrau gyda fflat φ3 - gwaelod uchel - Offeryn dur cyflymder sy'n gweithredu ar gyfradd porthiant 300mm/min, cyfradd plymio 400mm/min, cyfradd tynnu 1200mm/min, a s =4000 r/min cyflymder spindle. Wrth weithredu llwybrau offer peiriannu ramp cyfuchlin 2D ar gyfer tri pheiriannu rhigol bach, mae paramedrau'n cynnwys lwfansau peiriannu 0.15mm X ac Y gyda lwfans 0.0mm z.
| Gweithrediad | Offeryn | Baramedrau | Gosodiadau Dyfnder |
|---|---|---|---|
| Peiriannu garw rhigol bach | φ3 fflat - gwaelod | Lwfans 0.15mm x/y, porthiant 300mm/min | 17.5mm i 10.0mm, camau 0.2mm |
| Peiriannu manwl gywirdeb rhigol fach | φ3 fflat - gwaelod | -0.1mm x/y lwfans, porthiant 300mm/min | 17.5mm i 10.0mm, camau 0.5mm |
| Gorffennu rhan ganol groove | φ3r1.5 pêl - diwedd | Lwfans -0.1mm, pellter cam 0.1mm | 17.5mm i 12.0mm |
Mae'r gweithrediad dilynol yn cynnal yr offeryn gwaelod φ3 fflat - ar gyfer llwybrau offer peiriannu ramp cyfuchlin 2D gan berfformio peiriannu manwl gywirdeb y tair rhigol fach. Mae'r paramedrau gweithredu yn cynnwys lwfansau peiriannu -0.1mm X ac Y gyda lwfans 0.0mm z, gan gynnal gosodiadau dyfnder union yr un fath â dyfnder torri ramp o 0.5mm. Mae'r dilyniant hwn o beiriannu garw i orffen yn sicrhau'r cywirdeb dimensiwn sy'n hanfodol ar gyfer ansawdd cydran wedi'i fowldio â chwistrelliad.

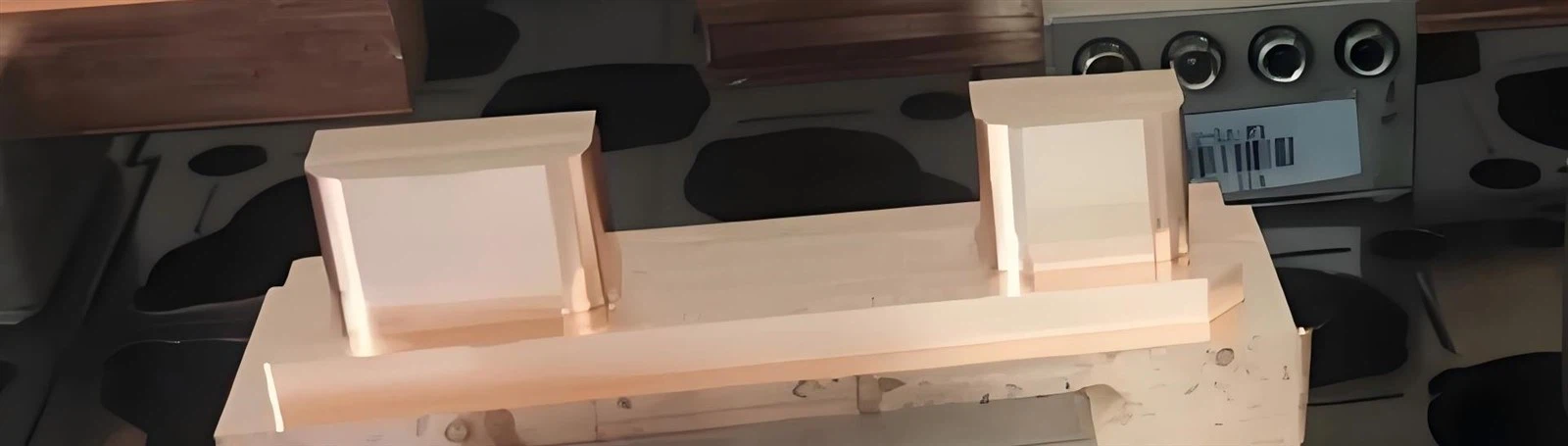

Gorffen arwyneb uwch ar gyfer nodweddion electrod wedi'u mowldio â chwistrelliad
Mae'r felin ddiwedd φ3r1.5 - yn parhau gyda llwybrau offer melino cyfochrog yn gorffen ar gyfer peiriannu manwl gywirdeb arwyneb blaen rhigol bach. Gan gynnal lwfans peiriannu -0.1mm gyda phellter cam torri 0.1mm, mae'r llawdriniaeth yn cyflogi ongl beiriannu gradd 90.0 i wneud y gorau o ansawdd gorffeniad arwyneb sy'n hanfodol ar gyfer cydrannau wedi'u mowldio â chwistrelliad.
Mae'r un cyfluniad offer yn mynd i'r afael ag arwyneb cefn rhigol bach gyda pharamedrau union yr un fath, gan sicrhau cysondeb ar draws holl arwynebau critigol yr electrod mowld wedi'i fowldio â chwistrelliad.
Daw'r dilyniant peiriannu cynhwysfawr i ben gyda'r melin ddiwedd φ3r1.5 - yn perfformio llwybrau offer melino cyfochrog ar yr ail a'r drydedd rigol fach, gan gynnal lwfans peiriannu -0.1mm drwyddi draw. Mae'r dull systematig hwn o weithgynhyrchu electrod yn sicrhau manwl gywirdeb ac ansawdd yr arwyneb a fynnir gan gynhyrchu cynhyrchion wedi'u mowldio â chwistrelliad modern.
Ystyriaethau Ansawdd mewn Gweithgynhyrchu Mowldio Mowldio Chwistrellu
Mae canlyniadau efelychu peiriannu CNC yn dangos effeithiolrwydd y dull cynhwysfawr hwn o weithgynhyrchu electrod ar gyfer cydrannau wedi'u mowldio â chwistrelliad. Mae integreiddio galluoedd datblygedig UG Software â chynllunio prosesau systematig yn galluogi cynhyrchu electrodau manwl - uchel sy'n hanfodol ar gyfer cynhyrchion wedi'u mowldio â chwistrelliad ansawdd.
Dewis offer torri sy'n briodol i briodweddau materol a gofynion geometrig
Optimeiddio paramedrau peiriannu ar gyfer gorffeniad wyneb a chywirdeb dimensiwn
Dilyniant strategol gweithrediadau i gynnal uniondeb rhannol trwy gydol y cynhyrchiad
Dilysu efelychu cyn cynhyrchu i nodi materion posib
Rheoli Lwfans Cyson rhwng Camau Gweithgynhyrchu
Mae esblygiad methodolegau rhaglennu CNC yn parhau i hyrwyddo galluoedd cynhyrchu cynhyrchion wedi'u mowldio â chwistrelliad. Mae systemau CAM modern fel UG yn darparu algorithmau cynhyrchu llwybr offer soffistigedig sy'n gwneud y gorau o gyfraddau tynnu deunyddiau wrth gynnal safonau ansawdd arwyneb sy'n hanfodol ar gyfer cydrannau wedi'u mowldio â chwistrelliad. Mae integreiddio galluoedd efelychu yn caniatáu i weithgynhyrchwyr ddilysu strategaethau peiriannu cyn ymrwymo i gynhyrchu gwirioneddol, lleihau gwastraff a gwella effeithlonrwydd wrth weithgynhyrchu mowld wedi'i fowldio â chwistrelliad.

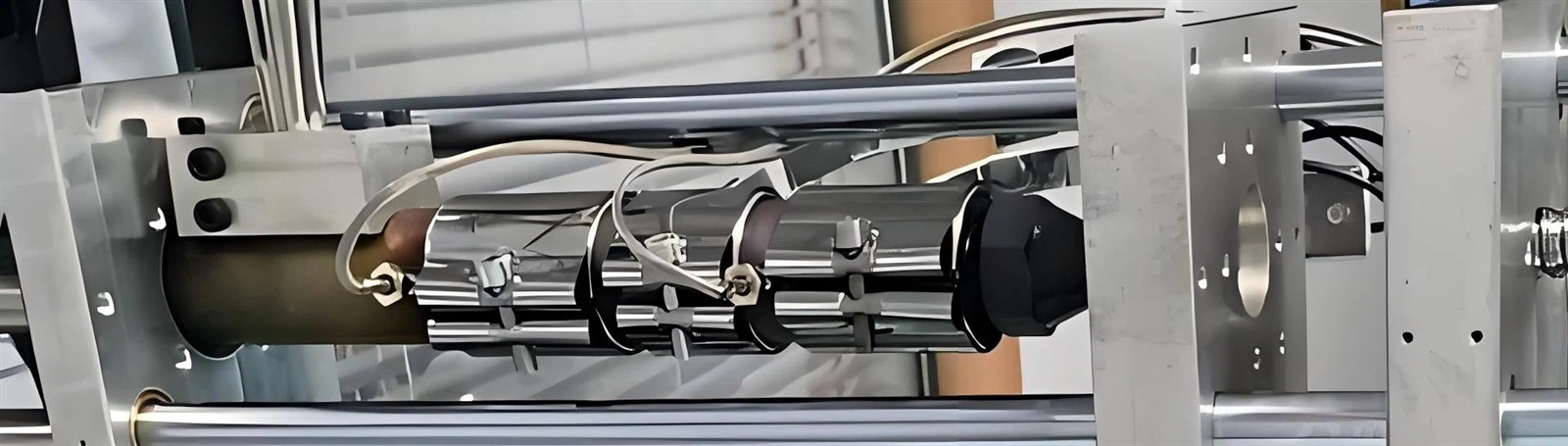

Persbectifau yn y dyfodol mewn Cynhyrchion Mowldiedig Chwistrellu Gweithgynhyrchu
Mae datblygiad parhaus technolegau rhaglennu CNC yn addo gwelliannau parhaus mewn cynhyrchion wedi'u mowldio â chwistrelliad ansawdd ac effeithlonrwydd gweithgynhyrchu. Mae nodweddion uwch fel cynhyrchu llwybr offer addasol, optimeiddio cyfradd bwyd anifeiliaid deinamig, ac efelychu prosesau integredig yn galluogi gweithgynhyrchwyr i wthio ffiniau'r hyn y gellir ei gyraeddadwy wrth gynhyrchu cydran wedi'u mowldio â chwistrelliad.
Mae'r dull systematig o weithgynhyrchu electrod a ddisgrifir yma yn cynrychioli arferion gorau cyfredol wrth ddarparu sylfaen ar gyfer arloesiadau yn y dyfodol mewn technoleg mowld wedi'i fowldio â chwistrelliad.
Mae angen ystyried priodweddau materol, cyfyngiadau geometrig, a gofynion gorffen arwyneb yn ofalus ar weithredu strategaethau rhaglennu CNC ar gyfer chwistrelliad mowldio mowldio yn ofalus. Mae'r deunydd copr porffor a ddefnyddir yn gyffredin ar gyfer electrodau EDM yn cynnig machinability a dargludedd trydanol rhagorol, gan ei wneud yn ddelfrydol ar gyfer gweithrediadau gorffen ceudod wedi'u mowldio â chwistrelliad.
Mae deall y berthynas rhwng ansawdd electrod a nodweddion cynnyrch wedi'u mowldio â chwistrelliad terfynol yn hanfodol ar gyfer gweithgynhyrchu llwyddiant. Mae amherffeithrwydd wyneb ar electrodau yn cyfieithu'n uniongyrchol i arwynebau ceudod ac yn y pen draw i rannau wedi'u mowldio â chwistrelliad, gan bwysleisio pwysigrwydd hanfodol manwl gywirdeb ym mhob agwedd ar y broses weithgynhyrchu. Mae'r dull cynhwysfawr a amlinellir yma, o beiriannu garw cychwynnol trwy orffen manwl derfynol, yn sicrhau bod electrodau'n cwrdd â'r safonau manwl gywir sy'n ofynnol ar gyfer cynhyrchu cynhyrchion wedi'u mowldio chwistrelliad ansawdd - uchel.
