Beth yw aloion twngsten?

Mae aloion twngsten yn ddeunyddiau cyfansawdd sy'n cyfuno twngsten (90-97%) â metelau fel nicel, haearn neu gopr. Mae'r cyfuniadau hyn yn cadw priodweddau eithriadol twngsten-dwysedd uchel, ymdoddbwynt eithafol, cryfder uwch - tra'n goresgyn brau twngsten pur, gan eu gwneud yn ymarferol ar gyfer cymwysiadau diwydiannol heriol.

Pam Mae Twngsten Angen Alloying

Mae twngsten pur yn cyflwyno paradocs. Gyda phwynt toddi uchaf unrhyw fetel ar 3,422 gradd a dwysedd o 19.3 g / cm³, dylai twngsten fod yn ddeunydd delfrydol ar gyfer amodau eithafol. Eto i gyd mae ei brau yn ei gwneud hi bron yn amhosibl peiriannu neu ffurfio siapiau cymhleth. Mae castio traddodiadol yn methu oherwydd ni all unrhyw lestr gynnwys twngsten tawdd.

Daeth yr ateb i'r amlwg trwy feteleg powdr. Trwy gymysgu powdr twngsten â metelau a ddewiswyd yn ofalus a'u sinteru o dan y pwynt toddi, mae gweithgynhyrchwyr yn creu deunyddiau sy'n cynnal manteision craidd twngsten wrth ennill ymarferoldeb. Mae'r metelau ychwanegol yn tryledu i mewn i twngsten yn ystod sintro, gan ffurfio microstrwythur dau-gyfnod lle mae gronynnau twngsten sfferig yn eistedd mewn matrics metelaidd hydwyth.

Roedd y dull hwn yn datgloi potensial twngsten. Yn sydyn, roedd gan ddiwydiannau na allent ddefnyddio twngsten o'r blaen oherwydd cyfyngiadau gweithgynhyrchu fynediad at ddeunyddiau a oedd yn cyfuno dwysedd eithafol â pheiriannu ymarferol.

Mathau Alloy Twngsten Craidd

Aloi Twngsten Trwm (W-Ni-Fe a W-Ni-Cu)

Mae'r rhain yn cynrychioli'r aloion twngsten mwyaf llwyddiannus yn fasnachol, yn nodweddiadol yn cynnwys 90-97% twngsten. Mae'r 3-10% sy'n weddill yn cynnwys metelau rhwymo sy'n pennu nodweddion penodol yr aloi.

W{0}}Ni-Fe (Twngsten-nicel-Haearn)yn dominyddu cymwysiadau awyrofod ac amddiffyn. Mae'r aloi yn cyflawni dwysedd rhwng 16.5-18.5 g/cm³ gyda chryfderau tynnol yn fwy na 700 MPa. Mae cynnwys haearn yn darparu priodweddau magnetig gwerthfawr mewn cymwysiadau electronig penodol, tra bod nicel yn gwella hydwythedd a gwrthiant cyrydiad. Mae'r broses sintro ar gyfer W{{6}Ni-Fe fel arfer yn digwydd ar 1,440-1,580 gradd mewn atmosffer hydrogen, gan gynhyrchu rhannau dwysedd bron yn llawn gyda phriodweddau mecanyddol rhagorol.

W{0}}Ni-Cu (Twngsten-nicel-Copper)yn cynnig priodweddau anfagnetig sy'n hanfodol ar gyfer offer delweddu meddygol ac electroneg sensitif. Mae amnewid copr ar gyfer haearn yn lleihau athreiddedd magnetig i bron- lefelau sero tra'n cynnal dwysedd cymaradwy (16.5-18.0 g/cm³). Mae'r fasnachu'n cynnwys cryfder tynnol ychydig yn is-yn nodweddiadol 600-650 MPa o'i gymharu â 700+ MPa ar gyfer W-Ni-Fe-ond mae'r nodwedd anmagnetig yn gwneud hyn yn dderbyniol ar gyfer cymwysiadau fel cysgodi MRI ac electroneg fanwl lle na ellir goddef ymyrraeth magnetig.

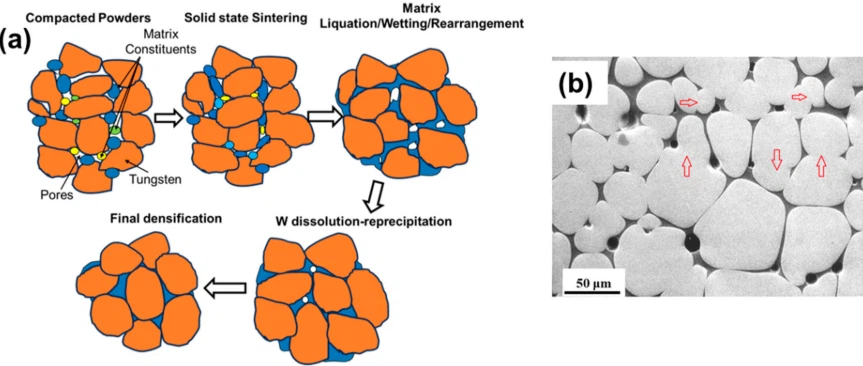

Mae'r ddau amrywiad yn mynd trwy-syntro cyfnod hylif lle mae nicel yn creu gwedd tawdd sy'n hwyluso ad-drefnu a dwysáu gronynnau twngsten. Mae'r broses hon yn cynhyrchu'r microstrwythur spheroidaidd nodweddiadol gyda gronynnau twngsten 30-60 μm mewn diamedr wedi'u hamgylchynu gan y matrics rhwymo.

Carbid Twngsten

Er ei fod yn dechnegol yn gyfansoddyn yn hytrach nag aloi traddodiadol, mae carbid twngsten (WC) yn haeddu trafodaeth oherwydd ei bwysigrwydd diwydiannol. Wedi'i greu trwy adweithio powdr twngsten â charbon ar dymheredd uchel, mae carbid twngsten yn cyflawni caledwch sy'n agosáu at ddiemwnt-graddfa 9 ar raddfa Mohs.

Mae'r deunydd yn cynnwys 70-97% twngsten gyda charbon yn llenwi'r bylchau rhyng-raniadol yn y dellt twngsten. Mae rhwymwyr cobalt neu nicel (fel arfer 6-15%) yn dal y grawn carbid twngsten gyda'i gilydd mewn offer torri a chymwysiadau sy'n gwrthsefyll traul.

Mae defnydd carbid twngsten yn dominyddu'r farchnad twngsten, gan gyfrif am tua 60% o ddefnydd twngsten byd-eang. Cyrhaeddodd y farchnad carbid twngsten fyd-eang $17.7 biliwn yn 2023 ac mae'n rhagweld twf i $31.3 biliwn erbyn 2030, wedi'i ysgogi gan alw mwyngloddio, adeiladu a gwaith metel.

Twngsten-Aloion Copr

Mae twngsten{0}}copr (W-Cu) yn cyfuno ehangiad thermol isel twngsten â dargludedd thermol a thrydanol eithriadol copr. Mae'r aloion hyn fel arfer yn cynnwys 10-40% o gopr, gyda W-10Cu a W-20Cu yn fwyaf cyffredin ar gyfer cymwysiadau rheoli thermol.

Mae'r her wrth gynhyrchu W-Cu yn gorwedd yn anhydawdd cilyddol y metelau-nid yw twngsten a chopr yn ffurfio hydoddiant solet. Mae gweithgynhyrchwyr yn goresgyn hyn trwy ddulliau ymdreiddio lle mae sgerbwd twngsten mandyllog yn derbyn copr tawdd, neu trwy ddefnyddio powdrau cyfansawdd ultrafine sy'n cyflawni homogenedd gwell yn ystod sintro.Mowldio Chwistrellu Metelwedi dod i'r amlwg fel techneg effeithiol ar gyfer cydrannau W-Cu, yn enwedig wrth ddefnyddio powdr twngsten submicron (0.7 μm) wedi'i gymysgu â phowdr copr mân, gan gynhyrchu rhannau â microstrwythur unffurf a mandylledd lleiaf posibl.

Mae cymwysiadau'n cynnwys cysylltiadau trydanol, sinciau gwres ar gyfer electroneg pŵer, a deunyddiau electrod lle mae'n rhaid i gydrannau wrthsefyll llwythi trydanol uchel a beicio thermol.

Twngsten-Aloion Rhenium

Mae ychwanegu rhenium at twngsten (3-25% yn nodweddiadol) yn gwella hydwythedd yn sylweddol ac yn codi'r tymheredd ailgrisialu. W-Mae aloion yn cynnal cryfder ar dymheredd uwch na 2,500 gradd, gan eu gwneud yn addas ar gyfer thermocyplau sy'n mesur tymheredd eithafol, nozzles roced, a chydrannau ffwrnais tymheredd uchel.

Prinder a chost uchel Rhenium ($1,000-3,000 y cilogram o gymharu â therfyn twngsten o $30-50) W-Ailddefnyddio i raglenni lle nad oes dewis arall yn bodoli. Adweithyddion ymasiad niwclear yn archwilio W-5Re ar gyfer cydrannau sy'n wynebu plasma, wrth i ychwanegiadau rheniwm ostwng y tymheredd pontio hydwyth-brau, gan leihau'r risg o dorri asgwrn yn ystod beicio thermol.

Gweithgynhyrchu aloion Twngsten

Hanfodion Meteleg Powdwr

Mae pwynt toddi 3,422 gradd Twngsten yn gwneud castio confensiynol yn amhosibl. Yn lle hynny, mae pob aloi twngsten yn dibynnu ar feteleg powdr, gan ddechrau gyda chynhyrchu powdr twngsten trwy leihau hydrogen ocsid twngsten (WO₃) neu hecsaflworid twngsten (WF₆).

Mae nodweddion powdr-dosraniad maint gronynnau, morffoleg, cynnwys ocsigen-yn effeithio'n ddifrifol ar briodweddau terfynol. Mae powdrau mân (1-5 μm) yn galluogi tymereddau sintro is a dwyseddau terfynol uwch, ond maent yn wynebu heriau llifadwyedd. Mae gweithgynhyrchwyr yn aml yn cyfuno meintiau powdr i gydbwyso sinterability yn erbyn prosesadwyedd.

Mowldio Chwistrellu Metel ar gyfer Geometregau Cymhleth

Mae Mowldio Chwistrellu Metel (MIM) wedi chwyldroi cynhyrchu cydrannau aloi twngsten ar gyfer siapiau cymhleth. Mae'r broses yn cyfuno egwyddorion meteleg powdr gyda hyblygrwydd mowldio chwistrellu, gan alluogi gweithgynhyrchu siâp net o rannau twngsten cymhleth a fyddai'n afresymol o ddrud i'w peiriannu.

Mae MIM yn dechrau trwy gymysgu powdr aloi twngsten gyda rhwymwyr organig (polymerau wedi'u seilio ar gwyr yn nodweddiadol) i greu porthiant gyda llifadwyedd sy'n addas ar gyfer mowldio chwistrellu. Mae'r porthiant hwn yn llifo i fowldiau o dan bwysau uchel (600-1,800 bar) a thymheredd (100-195 gradd ), gan ffurfio "rhannau gwyrdd" gyda'r geometreg a ddymunir.

Mae debinding yn cael gwared ar y rhwymwr organig trwy echdynnu toddyddion neu ddadelfennu thermol, gan adael "rhan brown" bregus gyda mandylledd tua 40%. Mae sintro terfynol yn dwysáu'r rhan, gan gyflawni 95- 99% o ddwysedd damcaniaethol yn nodweddiadol. Ar gyfer aloion trwm twngsten, mae sintro cyfnod hylif - ar 1,440-1,580 gradd yn cynhyrchu'r microstrwythur dau gam nodweddiadol.

Mae manteision MIM ar gyfer aloion twngsten yn cynnwys cyfraddau defnyddio deunyddiau sy'n agosáu at 100% (yn erbyn 80% o wastraff mewn peiriannu traddodiadol), rhyddid dylunio ar gyfer nodweddion fel tandoriadau a sianeli mewnol, ac effeithiolrwydd cost ar gyfer cyfeintiau cynhyrchu sy'n fwy na 1,000 o unedau. Mae cydrannau cysgodi ymbelydredd meddygol, gwrthbwysau awyrofod, a chymwysiadau amddiffyn yn trosoledd cynyddol aloeon twngsten MIM.

Datblygiadau Gweithgynhyrchu Ychwanegion

Mae Cyfuniad Gwely Powdwr Laser (L-PBF) a thechnegau gweithgynhyrchu ychwanegion eraill yn cynrychioli'r ffin mewn cynhyrchu aloi twngsten. Mae'r dulliau hyn yn galluogi geometregau a oedd yn amhosibl yn flaenorol ac yn cynnig galluoedd prototeipio cyflym.

Fodd bynnag, mae pwynt toddi uchel twngsten, amsugno laser isel, a straen thermol yn ystod solidiad yn creu heriau sylweddol. Cracio yw'r brif broblem o hyd-mae oeri cyflym yn achosi graddiannau thermol sy'n fwy na chadernid torri asgwrn twngsten. Mae ymchwil a gyhoeddwyd yn 2024 yn dangos bod ychwanegu nanoronynnau carbid titaniwm (2.5 wt%) at bowdr twngsten yn galluogi argraffu heb grac gyda dwysedd o 97.8%, er bod gweithredu masnachol yn gyfyngedig o hyd.

Priodweddau Allweddol a Nodweddion Perfformiad

Manteision Dwysedd

Mae dwyseddau aloi twngsten yn amrywio o 15.8-19.0 g/cm³ yn darparu màs heb ei gyfateb mewn cyfeintiau cryno. Mae hyn yn galluogi ceisiadau sydd angen:

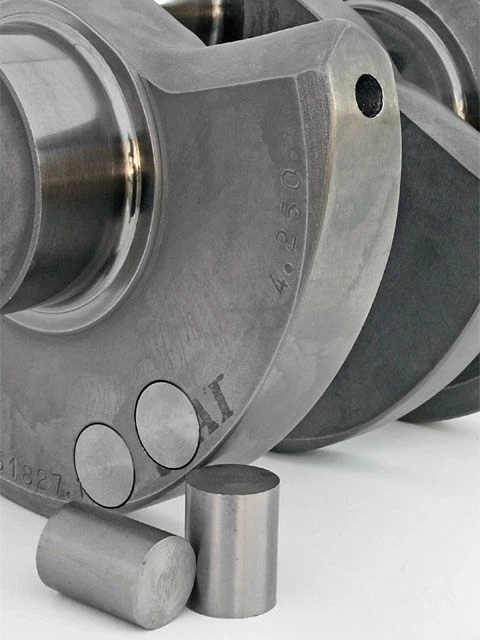

Gwrthbwysau a chydbwyso: Mae arwynebau rheoli awyrennau, systemau rotor hofrennydd, a chydrannau ceir rasio yn defnyddio gwrthbwysau aloi twngsten gan gyflawni màs cyfatebol mewn 30-50% yn llai o gyfaint o'i gymharu â dewisiadau dur eraill.

Cysgodi ymbelydredd: Mae rhif atomig uchel twngsten (74) a dwysedd yn ei wneud yn well na phlwm ar gyfer cysgodi pelydr gama a phelydr X-. Mae sganwyr CT meddygol, offer radiograffeg diwydiannol, a chyfleusterau niwclear yn nodi aloion twngsten yn gynyddol er gwaethaf costau deunydd uwch, gan fod y trwch cysgodi llai yn galluogi dyluniadau offer mwy cryno.

Cryfder Mecanyddol

Mae cryfderau tynnol tymheredd ystafell ar gyfer aloion W-Ni-Fe yn cyrraedd 700-1,000 MPa, gyda chryfderau cynnyrch o 600-850 MPa. Yn bwysicach fyth, mae aloion twngsten yn cadw cryfder ar dymheredd uchel lle mae metelau eraill yn methu. Ar 1,000 gradd, mae W-Ni-Fe yn cynnal tua 60% o gryfder tymheredd yr ystafell, gan alluogi cydrannau tyrbinau a rhannau awyrofod poeth.

Mae tymheredd sintro yn dylanwadu'n feirniadol ar briodweddau mecanyddol. Mae ymchwil ar aloion twngsten 90% W-Ni-Fe yn dangos bod sintro optimaidd ar 1,440 gradd yn cynhyrchu cryfder tynnol uchaf o 1,920 MPa gyda chryfder cynnyrch o 1,087 MPa. Mae o dan- a thros-sintro yn lleihau perfformiad-mae tymheredd annigonol yn gadael dwysedd anghyflawn, tra bod tymheredd gormodol yn achosi brashau grawn sy'n gwanhau ffiniau gronynnau.

Priodweddau Thermol

Mae aloion twngsten yn cyfuno cyfernodau ehangu thermol isel (4.3-6.5 × 10⁻⁶/K) gyda dargludedd thermol da (80-120 W/m·K). Mae'r paru hwn yn atal afluniad thermol mewn cydrannau manwl sy'n destun amrywiadau tymheredd.

W-Mae aloion Cu yn gwneud y gorau o'r nodwedd hon, gan gydbwyso sefydlogrwydd thermol twngsten â dargludedd 400 W/m·K copr. Mae gweithgynhyrchwyr electroneg pŵer yn defnyddio swbstradau W-Cu mewn cymwysiadau lle mae lled-ddargludyddion yn cynhyrchu gwres lleoledig dwys-mae'r copr yn lledaenu gwres yn effeithlon tra bod twngsten yn cyfateb i gyfernod ehangu'r lled-ddargludydd, gan atal methiannau a achosir gan straen.

Cymwysiadau Diwydiannol

Awyrofod ac Amddiffyn

Mae'r diwydiant awyrofod yn defnyddio tua 25-30% o gynhyrchu aloi twngsten byd-eang. Mae ceisiadau'n amrywio o awyrennau masnachol i systemau milwrol.

Gwrthbwysau: Mae awyrennau modern yn cynnwys 50-150 kg o aloion twngsten mewn gwrthbwysau arwyneb rheoli, cydrannau gêr glanio, a damperi dirgryniad. Mae'r Boeing 787, er enghraifft, yn defnyddio gwrthbwysau aloi twngsten gan gyflawni arbedion gofod a phwysau o 40% o'i gymharu â dyluniadau dur blaenorol.

Treiddwyr egni cinetig: Arfwisg filwrol-tyllu bwledi yn dylanwadu ar ddwysedd a chryfder twngsten. Ar gyflymder trawiad sy'n fwy na 1,500 m/s, mae treiddiadau aloi twngsten yn cynnal cywirdeb strwythurol wrth ganolbwyntio egni cinetig ar ardal fach, gan drechu dur arfog hyd at 150mm o drwch. Mae ymddygiad hogi Twngsten yn ystod treiddiad yn darparu manteision dros ddewisiadau amgen wraniwm wedi'u disbyddu, er bod dadleuon yn parhau ynghylch perfformiad cymharol.

Cymwysiadau Meddygol

Mae therapi ymbelydredd a delweddu meddygol yn gyrru'r galw am aloi twngsten mewn gofal iechyd. Mae cyflinwyr dail aml-- mewn cyflymyddion llinol yn defnyddio dail aloi twngsten (W-Ni-Fe fel arfer) i siapio pelydrau ymbelydredd yn union ar gyfer triniaeth canser. Mae pob collimator yn cynnwys 5-10 kg o aloi twngsten, gyda'r sylfaen osod fyd-eang yn fwy na 15,000 o unedau.

Mae cyflinwyr sganwyr CT yn cyflogi W{0}Ni-Cu ar gyfer priodweddau anfagnetig sy'n gydnaws ag offer MRI gerllaw mewn ystafelloedd delweddu amlfodd. Tyfodd segment marchnad aloi twngsten meddygol 8.3% yn flynyddol o 2020-2024, gan gyrraedd tua $ 280 miliwn yn 2024.

Electroneg a Lled-ddargludyddion

Mae gweithgynhyrchu lled-ddargludyddion yn dibynnu ar aloion twngsten ar gyfer sbuttering targedau, crucibles, a gosodiadau tymheredd uchel. Cynyddodd y newid i lithograffeg uwchfioled eithafol (EUV) y galw am aloion twngsten mewn pelenni ffotomasg a chydrannau reticle oherwydd tryloywder twngsten i donfeddi EUV ynghyd â sefydlogrwydd strwythurol.

Mae sinciau gwres ar gyfer electroneg pŵer uchel yn nodi'n gynyddol aloion W-Cu. Mae modiwl pŵer nodweddiadol mewn gwrthdroyddion cerbydau trydan yn defnyddio platiau gwaelod W-Cu (cynnwys 10-20% Cu) i reoli dwyseddau pŵer 200-500 W/cm² tra'n cynnal gwastadrwydd o fewn 50 μm ar draws tymereddau gweithredu o -40 gradd i 175 gradd .

Olew a Nwy

Mae offer drilio twll gwaelod yn defnyddio aloion trwm twngsten mewn offer lleddfu dirgryniad a chydrannau drilio cyfeiriadol. Mae'r dwysedd yn galluogi llinynnau drilio hirach i gynnal pwysedd twll gwaelod tra bod y deunydd yn gwrthsefyll pwysau 10,000+ psi a thymheredd uwch na 150 gradd a geir mewn ffynhonnau dwfn.

Mae ychwanegiadau "metel trwm" aloi twngsten i fwd drilio yn cynyddu dwysedd hylif ar gyfer rheoli pwysedd mewn ffurfiannau pwysedd uchel, gan ddarparu dewis arall yn lle barite sy'n cynnig gwell llifadwyedd ac effaith amgylcheddol is.

Dadansoddiad Deunydd Cymharol

Yn erbyn deunyddiau dwysedd uchel eraill, mae aloion twngsten yn cyflwyno manteision a chyfyngiadau penodol:

Yn erbyn aloion plwm a phlwm: Mae twngsten yn darparu dwysedd uwch 1.7 × uwch gyda chryfder uwch ac yn dileu pryderon gwenwyndra. Anfantais cost (aloi twngsten $40-80/kg yn erbyn plwm $2-3/kg) yn cyfyngu twngsten i gymwysiadau sy'n cyfiawnhau'r premiwm-awyrofod, dyfeisiau meddygol, ac electroneg lle mae gofynion perfformiad neu reoliadau yn eithrio plwm.

Yn erbyn wraniwm disbyddedig: Dwysedd tebyg (18.9-19.1 g / cm³ ar gyfer y ddau ddeunydd) ond mae twngsten yn osgoi pryderon ymbelydredd a gofynion trin arbennig. Mae ceisiadau milwrol yn parhau i drafod perfformiad cymharol, gydag wraniwm disbyddedig yn cynnig treiddiad arfwisg ychydig yn well ond twngsten yn darparu manteision amgylcheddol a gwleidyddol.

Yn erbyn{0}}dur dwysedd uchel: Mae aloion twngsten yn cyflawni mantais dwysedd 2.3 × dros ddur (7.85 g / cm³), gan alluogi gwrthbwysau màs cyfatebol mewn 40-45% o'r cyfaint. Lle mae cyfyngiadau gofod yn dominyddu dylunio, mae twngsten yn cyfiawnhau costau 10-15 × yn uwch na dur.

Dynameg y Farchnad a Rhagolygon

Cyrhaeddodd prisiad marchnad twngsten byd-eang $4.7 biliwn yn 2024, gan ragweld twf i $11.6 biliwn erbyn 2031 ar gyfradd twf blynyddol cyfansawdd o 7.8%. Mae crynodiad cyflenwad yn Tsieina (tua 80% o gynhyrchiad byd-eang) yn creu bregusrwydd i gyfyngiadau masnach ac anweddolrwydd prisiau.

Mae'r segment carbid twngsten yn dominyddu'r defnydd, ond mae twf aloi trwm twngsten yn cyflymu ar 8-9% bob blwyddyn, wedi'i yrru gan drydaneiddio awyrofod (sy'n gofyn am gydrannau dwysedd uchel mewn systemau gyrru trydan â chyfyngiad gofod), ehangu offer meddygol, a rhaglenni moderneiddio amddiffyn.

Mae ystyriaethau cynaliadwyedd yn dylanwadu'n gynyddol ar ddetholiad aloi twngsten. Mae mentrau ailgylchu deunyddiau yn adennill twngsten o offer sgrap a bwledi wedi'u treulio, gyda chyfraddau ailgylchu yn cyrraedd 30-35% mewn marchnadoedd datblygedig. Mae galluoedd siâp rhwyd ​​bron-Metel Injection Molding yn lleihau gwastraff deunydd o 70-80% mewn peiriannu traddodiadol i lai na 5%, gan wella proffil amgylcheddol aloion twngsten.

Mae cyfarwyddiadau ymchwil yn canolbwyntio ar:

Optimeiddio gweithgynhyrchu ychwanegion: Datblygu prosesau argraffu rhydd o grac sy'n galluogi geometregau cymhleth sy'n amhosibl gyda meteleg powdr cyfredol neu ddulliau MIM.

Matricsau aloi entropi uchel: Disodli matricsau Ni-Fe neu Ni-Cu traddodiadol am aloeon aml-elfen a all wella sefydlogrwydd tymheredd uchel a gwrthiant cyrydiad.

Atgyfnerthu nanoscale: Ymgorffori gwasgariadau ocsid (Y₂O₃, La₂O₃) neu ronynnau carbid i gryfhau ffiniau grawn a gwella ymwrthedd creep ar gyfer tymheredd uwch na 1,200 gradd.

Mae croestoriad arloesi gweithgynhyrchu a galw cymhwysiad yn gosod aloion twngsten ar gyfer defnydd ehangach ar draws sectorau technoleg, yn enwedig lle mae amodau eithafol yn ei gwneud yn ofynnol i ddeunyddiau gydbwyso priodweddau critigol lluosog na all unrhyw ddewis arall eu cyfateb.

Cwestiynau Cyffredin

Beth sy'n gwneud aloion twngsten yn wahanol i twngsten pur?

Mae aloion twngsten yn cyfuno twngsten â metelau fel nicel, haearn, neu gopr i oresgyn brittleness twngsten pur tra'n cynnal ei ddwysedd a chryfder uchel. Mae twngsten pur yn anodd ei beiriannu a'i ffurfio, tra gellir peiriannu aloion twngsten â chynnwys twngsten 90-97% yn fanwl gywir gan ddefnyddio technegau confensiynol. Mae'r metelau ychwanegol yn creu matrics hydwyth o amgylch gronynnau twngsten, gan alluogi siapiau cymhleth yn amhosibl gyda thwngsten pur.

Pam mae aloion twngsten yn ddrutach na deunyddiau trwchus eraill?

Mae costau echdynnu a phrosesu twngsten yn gyrru prisiau i $30-50 y cilogram ar gyfer powdr twngsten, o gymharu â $2-3 am blwm. Mae'r broses meteleg powdr yn ychwanegu costau pellach trwy sintro, sy'n gofyn am ffwrneisi arbenigol sy'n gweithredu ar 1,400-1,600 gradd mewn atmosfferau rheoledig. Fodd bynnag, mae perfformiad uwch aloi twngsten, diwenwynedd o'i gymharu â phlwm, a dileu gofynion trin ymbelydrol o'i gymharu ag wraniwm wedi'i ddihysbyddu yn cyfiawnhau'r premiwm mewn cymwysiadau sydd angen dwysedd uchaf heb gyfaddawdu.

A ellir weldio neu beiriannu aloion twngsten ar ôl sintro?

Mae peiriannu aloion twngsten yn ymarferol gan ddefnyddio offer diemwnt carbid neu polycrystalline, er bod cyfraddau gwisgo offer yn uwch na'r rhai ar gyfer dur o 3-5 ×. Mae malu, EDM (peiriannu rhyddhau trydanol), a thorri laser yn gweithio'n effeithiol. Mae weldio traddodiadol yn methu oherwydd pwynt toddi uchel twngsten a thueddiad tuag at gracio poeth. Mae technegau arbenigol fel weldio trawst electron neu weldio nwy anadweithiol twngsten (TIG) gydag electrodau twngsten pur yn galluogi ymuno mewn cymwysiadau cyfyngedig, er bod cau mecanyddol neu bresyddu yn aml yn fwy ymarferol.

Beth yw'r amser arweiniol nodweddiadol ar gyfer cydrannau aloi twngsten arferol?

Mae llinellau amser cynhyrchu yn amrywio yn ôl dull gweithgynhyrchu a chymhlethdod. Mae Mowldio Chwistrellu Metel fel arfer yn gofyn am 8-12 wythnos gan gynnwys dylunio offer ar gyfer cydrannau newydd, gan ostwng i 4-6 wythnos ar gyfer ail-archebion. Mae meteleg powdr traddodiadol gyda pheiriannu yn ymestyn i 10-14 wythnos ar gyfer meintiau prototeip. Mae gweithgynhyrchu ychwanegion yn lleihau llinellau amser prototeip i 2-3 wythnos ond yn parhau i fod yn gyfyngedig o ran maint rhan a chyflawniad dwysedd, gan ei gyfyngu i gymwysiadau prawf cysyniad yn hytrach na chydrannau cynhyrchu ar gyfer y rhan fwyaf o ddiwydiannau.
